IC-781

Translation in English.

De symbolen => <= met een tekst in een afwijkende kleur bevatten een download- of websitelink !

De voorganger van de IC7800 heb ik nu ook kunnen bemachtigen in een redelijke staat met een mid-high serialnummmer 2474 die wat opknapwerk en wat leuke mods nodig heeft.
Ik heb er eens meegespeeld en ik moet zeggen dat in deze nog standaard-uitvoering een hele goede ontvanger schuilt.
Wat voor plannen ik in petto heb voor deze IC781 : Fan-koeling voor de power-supply,revisie van de voedingsprint,IF-filters Inrad 2,8 Kc,roofingfilter Inrad,ALC corrigeren,
potmeter vervangen van VFO tx/rit en boven- en onder deksel vervangen.
Ook komen er 2 spare-CRT's op de plank aangezien deze CRT nog in goede conditie is.

Power-supply:

Allereerst is de voeding aan de beurt die een van de zwakste schakels vormt van de IC781,die heb ik uit elkaar gehaald en het viel mij niet tegen !
De print was aan de achterkant puntgaaf,sommige 781's hebben daar weleens doorgebrande printsporen.
Wel heb ik preventief elco's vervangen omdat dit weleens een heikel puntje vormen vanwege de hoge temps die er aanwezig waren.
Er is ook een koeling toegepast aan de achterkant dmv een 12 volts-fan ,de zgn Sherwood koelmethode, en deze is gemaakt door mijn maat PA3HMP.
In de afdekplaten (er zitten er 2 achter elkaar !) zitten kleine gaatjes in plaats van een groot gat vanwege het tegengaan van lekken van spurious signals die uit deze
geschakelde voeding komen.
Bij Sherwood krijg je een deksel maar ik heb het binnenste deksel ook door Mark laten meenemen met het buitendeksel om een goede afscherming te garanderen.
Deze koeling is noodzakelijk omdat de temperaturen in het voedingscompartiment hoog op kunnen lopen wat de levensduur van deze power-supply erg kan verkorten.
In dit koelsysteem zit een NTC die de 12 volt Papst-fan aanstuurt en deze hoor je bijna niet.
Mark heeft op mijn verzoek ook het deksel opnieuw in de lak gezet zodat dat weer als nieuw is,echt een leuk verbouwinkje gemaakt door Mark.
Vroeger deed Mark ook grote klussen aan mij Harley dus het vakmanschap was mij wel bekend en vertrouwd.
Bij het inbouwen heb ik in voedingsleiding een paar ferrietkralen met daarover heen stukje krimpkous om toch een stukje HF tegen te houden.

Power-supply IC781 beetje losgemaakt. Enkele detailfoto's van het verbouwde P.S.-deksel.

Dat zegt al genoeg ?



ALC:

Ik heb de IC781 ook getest of er een spike op zat bij gebruik van een liniair,in dit geval een Acom2000a met firmware 5.9 .
Deze firmware is meer gevoelig voor spikes als 5.8 en aldoende wilde ik controleren of de IC781 compatibel is met een Acom 2000a.
Na test bleek dat niet te zijn,De Acom tripte en als dat niet gebeurde zag je een "uitschieter" naar 2 Kw + op een dummyload.
Ik heb de IC781 daarop gechecked op de waarden van de onderdelen die hiermee te maken hebben en het bleek dat ook bij dit exemplaar
onderdelen waren verwisseld en dit door de QC van Icom over het hoofd is gezien wat algemeen bekend is.
Let erop dat dit niet serienummer gerelateerd is omdat deze fout in badges voorkomt van early tot late model dus
niet alle exemplaren hebben deze manco's.
Dit heeft mij besluiten om de mod van K1VF door te voeren wat wel avondvullend is in gezelschap met de soldeerbout met diverse
bakken koffie en een enkele Jagermeister.

=> Link <= voor de ALC mod van K1VF

Hier wordt het IF-board gelicht om het grootste deel van de ALC-mod van K1VF door te voeren.

Als je het IF-board gaat lichten hoeven er maar 2 kabels worden losgemaakt en dat zijn 2 kabeltjes die aan de
de buitenkant zitten.
Let erop dat je alle schroeven die voor de bevestiging van de print zorgen dat die allemaal eruit zijn.
Aan de rand van de print die aan het midden ligt van de behuizing zit ook een schroef die onder de kabelboom ligt en moeilijk
waar te nemen is.

Foto-IF board waar de omgeving is omcirkeld waar de mod moet worden uitgevoerd.

Het scope-board zit boven het PI-board waar 't laatste deel van de mod kan worden uitgevoerd.

Het scope-board moet worden "omgeklapt" om bij het PI-board te komen en daarvoor hoeft er maar een stekker
te worden uitgetrokken.
Let erop dat in het midden van het PI-board ook een schroef zit voor bevestiging aan het chassis.

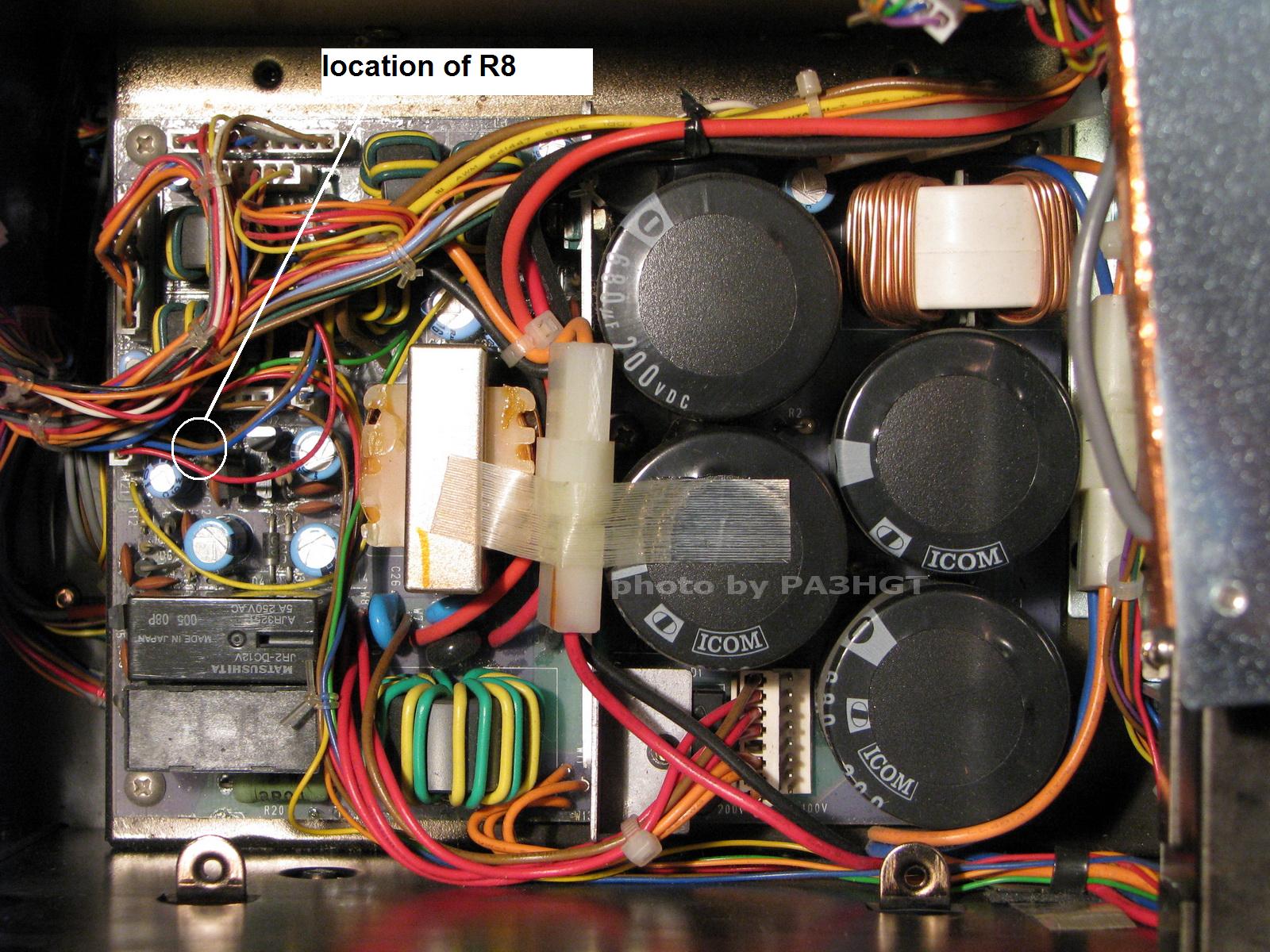

Dit is het PI-board waar R8 moet worden veranderd.

Potmeter delta tx/rx vfo b vervangen :

De meerslagenpotmeter was niet zo lekker meer,deze liep telkens erg vast.
De aloude truc om WD40 toe te passen lukte niet en de klacht bleef dus bleef er als alternatief over om de potmeter te vervangen.
Het vervangen daarvan betekent dat de frontplate eraf moet wat echt een rotkarwei is omdat sommige knoppen echt vast zitten.
Er is een risico aanwezeig dat je de potmeters beschadigd als je de knoppen eraf haalt maar het is me toch gelukt.
Vooral de "dubbele" knoppen en dan vooral de binnenste zijn echt vast,ik kon er een paar met de hand eruit trekken maar de rest
moest ik doen met ene zachte doek en een tang.
Dat is goed gegaan en toen moest de frontpanel eraf,om het eraf te halen moet je 4 schroeven loshalen aan de zijkanten en ...... 1 schroef
bij de encoder ! Dit kan je zien in het servicedoc alleen de schroef bij de encoder is niet ingetekend !
Ook heeft Icom,althans bij mijn 781,een extra moer op een potmeter gemonteerd bij de AGC control en toen kwam er alles afzetten.
De oorzaak dat de potmeter stroef liep was dat de schroef die aan de zijkant om de frontpanel vast te houden iets te lang was.
Deze 781 is in reparatie geweest in frankrijk en daar heeft men hoofdwaarschijnlijk de schroeven verwisseld en geen eind-check up gedaan.
In de service doc staat 1 lengte in van de betreffende schroef maar er zijn 2 lengtes : er zijn 4 schroeven van ongeveer totaal 10 mm en 1
schroef van ongeveer 9 mm lang.

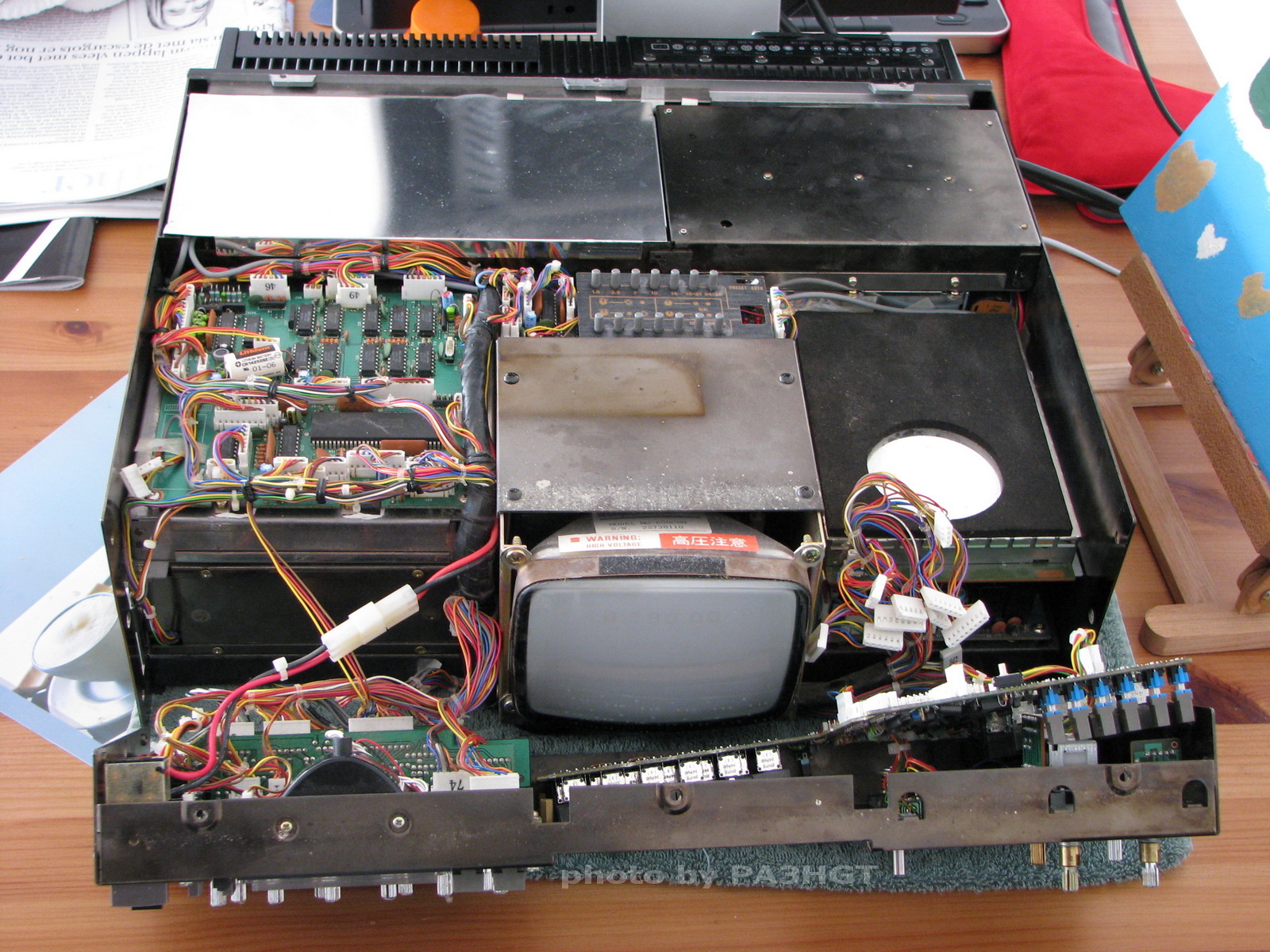

Hier alles uit elkaar om de RIT VFO A/B te verwisselen.

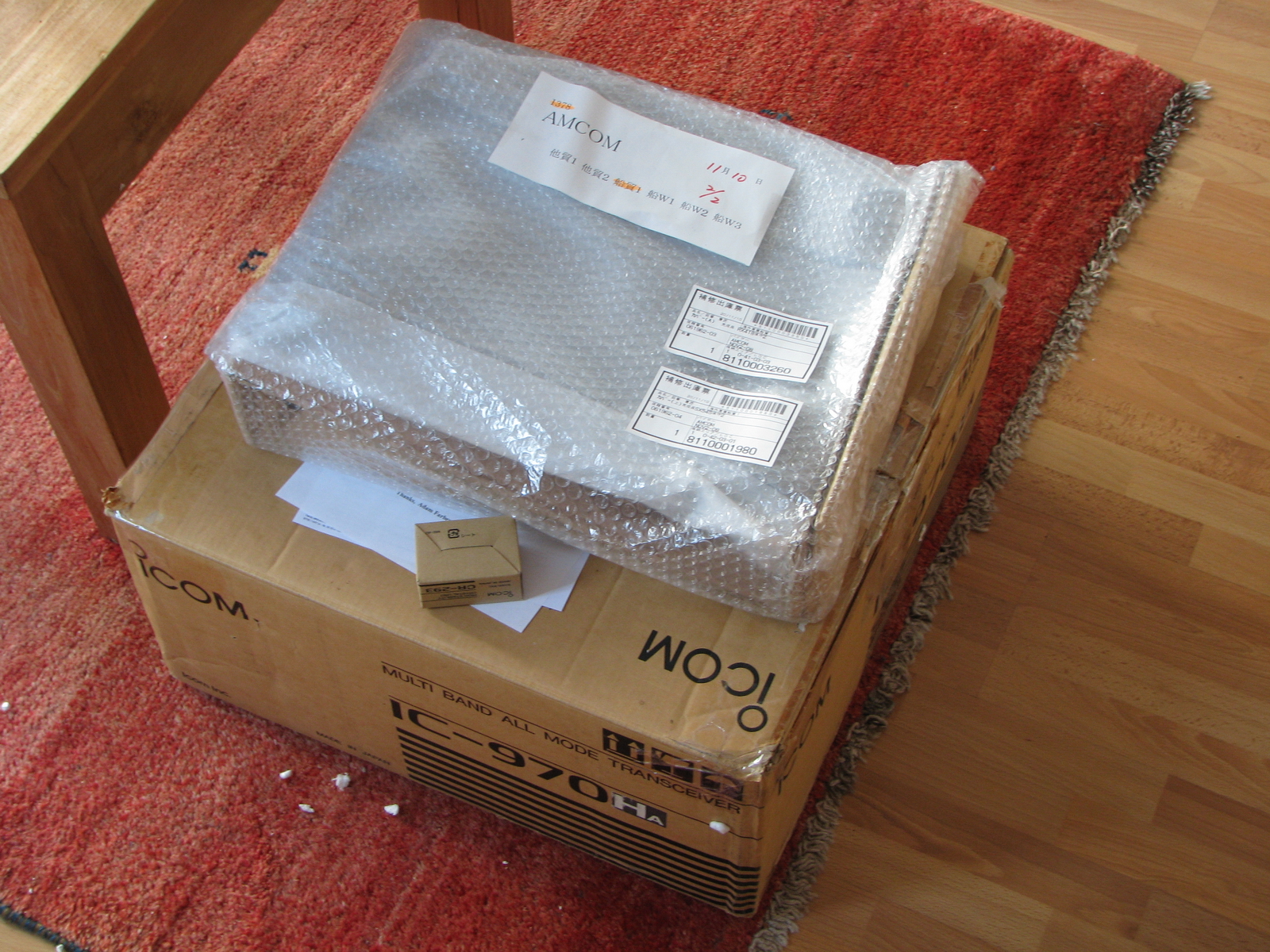

Het was even Icomdag:Onderdelen opgehaald en ook de IC970Ha kwam binnen vanuit de states.

Montage Inrad IF-filters en roofingfilter.

Bij vorige transceivers die ik heb gehad is het mij heel goed bevallen om Inradbefiltering toe te passen en deze traditie wilde ik hier ook
weer voortzetten.
Ik had nu besloten om alleen een 2,8 Kc befiltering te kiezen omdat de 781 voor SSB maar een 455 Kc filter en 2 stuks 9 Mc-filters.
Dat vond ik te beperkt en weinig zinvol om een 2 Kc filter erbij te zetten die ik niet veel zou gebruiken gezien eerdere ervaringen.
Naar mijn mening schakel ik liever 2 filters in cascade die dezelfde bandbreedte hebben om alsnog een werkbaar verschil te horen.
Veel plek heb je niet in een IC781 om een wire-in filter te plaatsen getuige een van de foto's die je hieronder kan bekijken.

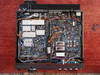

Lekker vol ... Close up van de beide 2,8 Kc IF-filters.

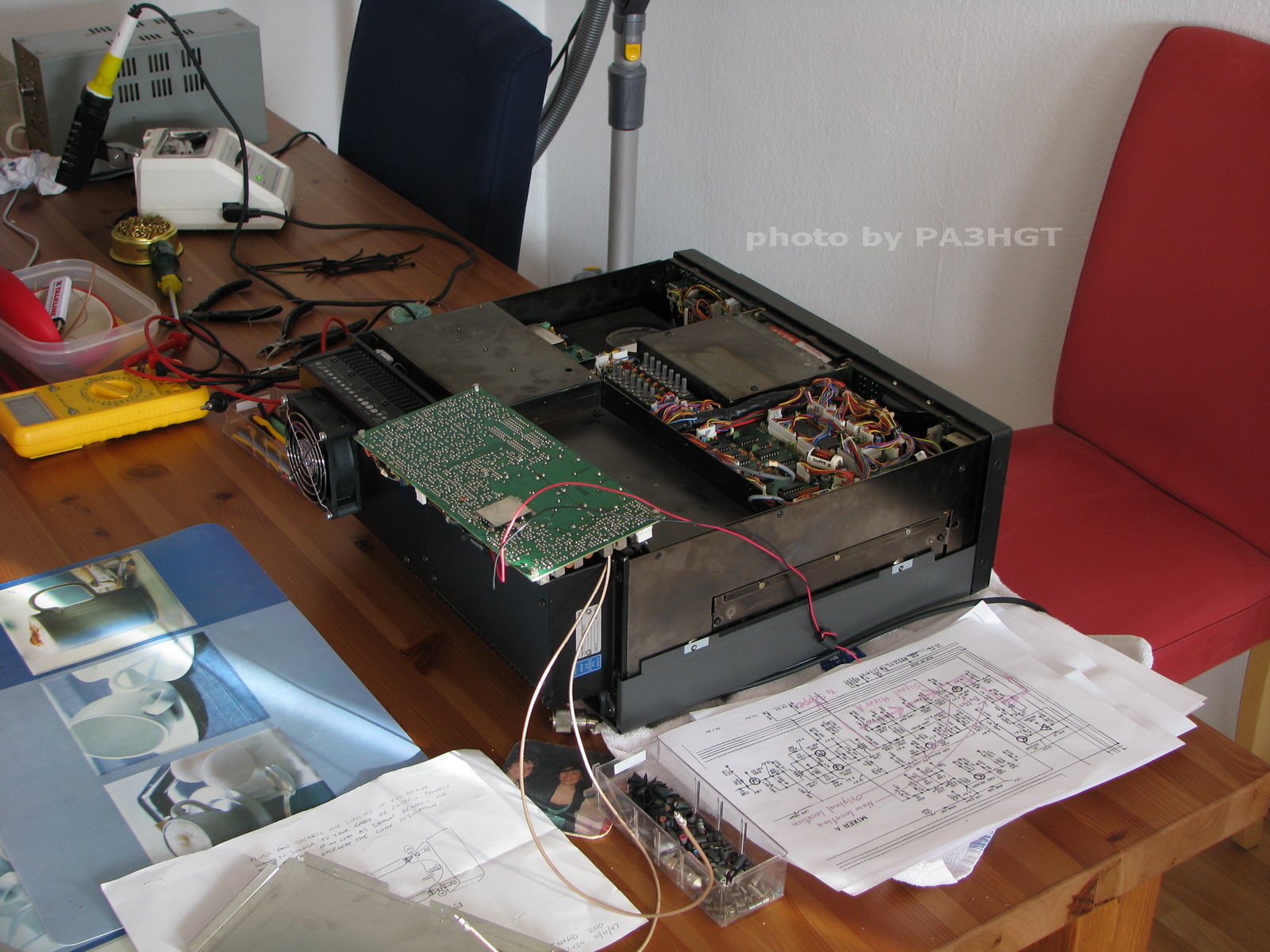

Na de IF-filters moest het RF-board gelicht worden om de aansluitingen te realiseren voor het Inrad-roofingfilter.

Ik heb besloten om het roofingfilter niet conform de Inrad-instructies aan te sluiten op het RF-board maar conform de instructie van
OM Bob Lanning,W6OPO.
Bij de aanbevolen aansluitingen van Inrad op het RF-board zie je een "bult" van het werkgebied bij montage van het roofingfilter op de
IC781-spectrumscope en dat heb je niet bij de aansluitingen die Bob heeft gebruikt.
Meer kan je daarover => hier lezen <= .

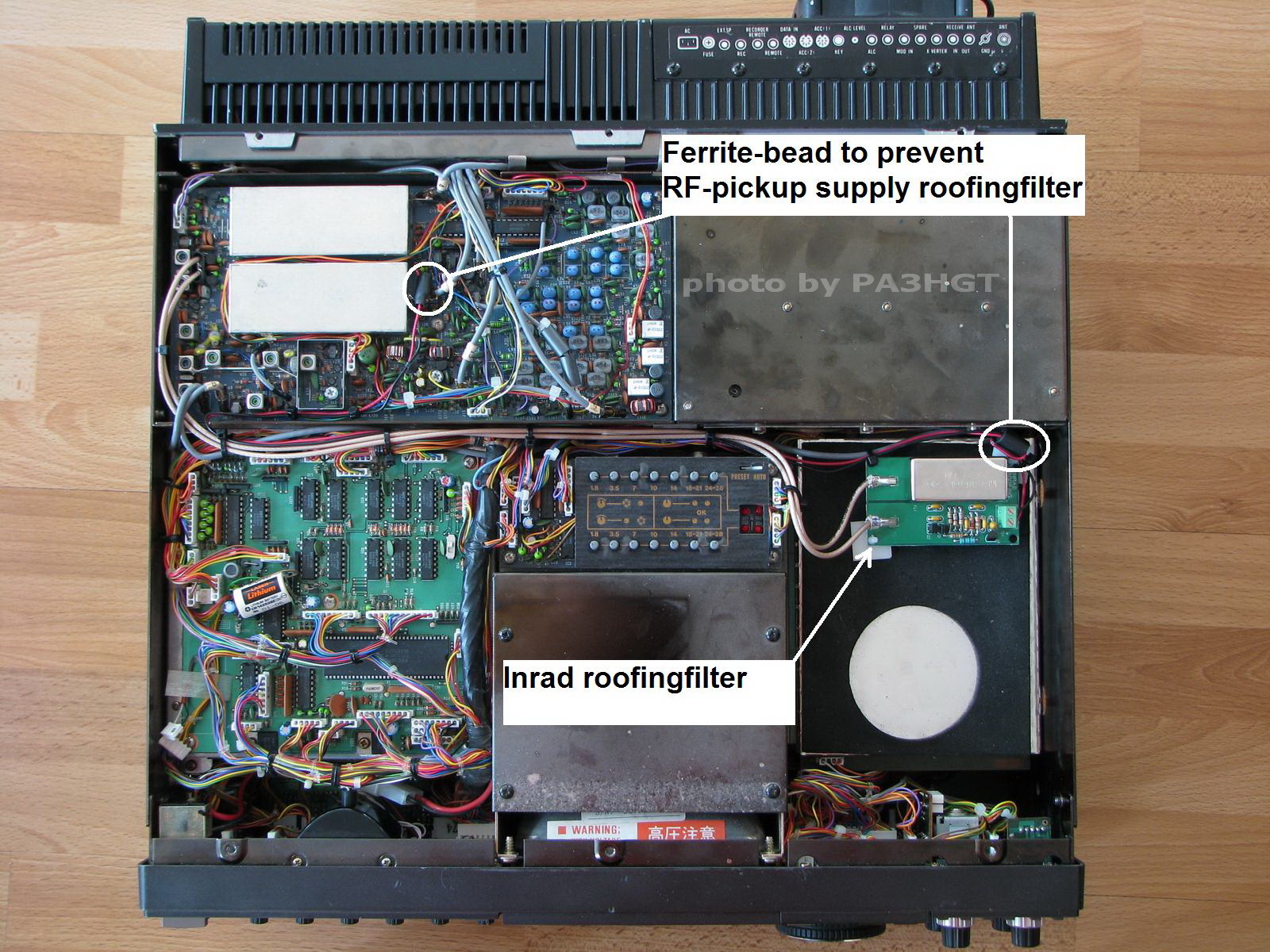

Een samenvattend plaatje van het roofingfilter. Close-up van het Inrad-roofingfilter.

Als extra heb ik wat ferriet gebruikt in de supply naar het roofingfilter om preventief pick-up van RF te voorkomen.
De voedingslijn vond ik toch deftig lang zoals je dat zelf ook wel kan zien en daarom heb ik bij het roofingfilter en de
aftakking voor de supply die je bij de 2 mixers ziet elk een ferriet toegepast.
Trek een paar extra centen uit en dan heb je ook wat na een uurtje of 3 klussen als je het goed afwerkt.
Na de het spulletje getest te hebben ging plots de TX en TX ervandoor op SSB maar dat was na een beetje zoeken onder begeleiding van
diverse koffie's opgelost omdat de logica die de keuze van 455 Kc-filters aanstuurden me een beetje in de steek liet.
2e test was geslaagd en ik moet zeggen dat het nu nog lekkerder luistert,deze modificaties kan ik je echt aanbevelen.

Reservebeeldbuizen voor mijn IC781.
