Kappapraet.

De symbolen => <= met een tekst in een afwijkende kleur bevatten een download- of websitelink !

Kappa-antennes vergelijken.

Ik had al een poos zin om weer wat te gaan doen op 11 meter , daar heb ik van 1979 tot 1997 actief op geweest en ik had weer een beetje heimwee.
Voor sommige zendamateurs is het herkenbaar,het blijft toch kriebelen en trekken.Verlangend naar de ouwe tijd waar we ook soms ondeugend waren.
Als geimporteerde brabo kan ik die Haagsche humor best waarderen,als ik die hoor kom ik soms gewoon niet meer bij.
Waar ik nu woon,heb ik geen mogelijkheid om een leuke antennne te plaatsen dus dan maar in de auto en kan ik ook op 10 meter wat prullen maar beneden de 10 is het wat gezelliger ;-)

Ik had nog een Wilson 1000 over en die heb ik er het eerst opgezet,leuke antenne,ruim bemeten voor eventueel vermogen maar de Sirio ML145 wekte ook mijn nieuwsgierigheid op.
Deze Sirio ML145 (145 cm totaal ) is 22 cm korter als de Wilson 1000 (167 cm totaal) ,dus de ML145 zou naar verwachting ook minder presteren vanwege de kortere mechanische lengte.Hoe meer ijzer in de lucht , hoe beter.

Met bandbreedte wint de Sirio ML145 het dik van de Wilson 1000 : 1800 kc versus 1500 Kc op basis van 1:2 ( 11% reflectie)
Normaal moet een fysieke langere resonerende antenne een grotere bandbreedte hebben maar dat gaat dus niet op. De metingen zijn gedaan met een Rigexpert AA600 met Antscope software.

Bandbreedte Sirio ML145 (Span 26-29 Mc) Bandbreedte Wilson 1000 (Span 26-29 Mc).

Naast de ML145 kwam ook de Sirio Turbo 5000 in beeld , bijna 2 meter lang (196 cm) . Deze kan meer vermogen verwerken maar doet er ook een schepje bovenop met een erg leuke bandbreedte : 3000 kc !!

Bandbreedte Sirio Turbo 5000 (Span van de meting is uitgerekt met 1 Mc naar 25-29 Mc) Sirio Turbo 5000 op de auto met een Sirio MAG145 magneetvoet.

Sirio ML145 Wilson 1000.

De Sirio ML145 , Wilson 1000 en de Turbo 5000 scoorden respectievelijk in TX 13%,15% en 19%.(4 watt vermogen)
Ik heb dit gemeten aan het WRLP netwerk die de ontvangst in % weergeeft.

TX met Sirio ML145. TX met Wilson 1000. TX met Sirio Turbo 5000.

Ontvangst met de Sirio ML145,Sirio Turbo 5000 en de Wilson 1000 waren verbazend nagenoeg gelijk.
Was zeker een leuk testje om te doen,om een goed zendsignaal en een goede ontvangst te hebben kan je het beste een "grote"spriet hebben want dat is ook de beste "liniair".

Wat vond ik de beste magneet ? Ik heb er drie: De magneet van de Wilson 1000,Sirio MAG 125 en de Sirio MAG 145.De laatste beviel me erg goed.
De magneet van de Wilson 1000 en de Sirio MAG125 zijn trouwens wat smaller in diameter.

En welke antenne stemde het meest relaxed af ? Dat was de Sirio ML145. Bij de Wilson moest ik voor 10 meter een stukje afzagen en heeft het minste speling om de antenne hoger of lager te zetten.
Voor de Wilson heb ik 2 RVS-sprieten : een voor 11 meter die de standaardlengte heeft en een voor 10 meter die wat korter is gemaakt.
Bij de Turbo heb ik de RVS-spriet helemaal erin laten zitten en voldeed precies,op 10 meter zou ik dus ook moeten zagen.Met de Sirio ML145 had ik meer vrijheid zonder de spriet in te moeten korten.

Sirio HP-4000/High-Power 4000 :

Op verzoek van Marco,19AT106 heb ik zijn antenne ook eens aan de Rigexpert AA-600 analyzer geknoopt : Dat is een Sirio HP-4000 , oftwel de Hi-Power 4000 .
Deze antenne is ruim 2 meter lang (203 cm) en is de voorganger van de Turbo 5000 alhoewel deze nog steeds verkocht wordt.
Ook bij deze antenne een erg leuke bandbreedte gevonden van 2550 Kc. Deze antenne is ook lekker ruim bemeten om vermogen te verwerken.
Bijkomend voordeel bij deze antenne is wel dat de onderzijde met een soort o-ring af wordt gesloten van de natuurelementen.
Bij de Sirio Turbo 5000 zit er een vlakke pakking die je makkelijk kan verliezen bij het demonteren van je antenne,de HP 4000 constructie had ik hier graag weer op de Sirio 5000 terug gezien.

Bandbreedte Sirio HP-4000 met een span 26-29 Mc .

Mobiel QSO in AM met de states :

Leuke ervaring gehad : Ik ben in de middag altijd mobiel actief en hoorde wat gerommel op AM op kanaal 32 (27.325 Mc) en dacht dat het macaroni's waren. Bleek na aanroepen dat het een station uit Maine,USA was.
Daarna kwam er nog een Amerikaans station en ik begon maar op te nemen om dit te delen.Daar kan je nog horen dat men mij roept en is de conditie sterk aan het afnemen.

Antenne die gebruikt was : Sirio Turbo 5000 .

QSO met de states op 26-11-2020.

Simon the Wizard vond het ook de moeite waard om te dit publiceren : => LINK <=

CTE International "Minitank" 27 mc liniair

De CTE International "Minitank" was mijn eerste liniair waar ik op SSB mee uitkwam.(ongeveer 1982-83).
Deze liniair was "budget"gemaakt daar deze geen relais heeft en dat de behuizing en de SO239 connector ook aan het chassis met potnagels is bevestigd.
Het enige wat geschroefd is de vermogenstranssistor MRF475 die aan het koelblok is bevestigd.Het kenmerkende aan deze liniair dat voor de RF-power input geen SO239 chassisdeel is gebruikt maar kabel met PL259.
Nadeel is dat je nooit mag zenden zonder voedingsspanning met de liniair en dat deze snel kan oscilleren met alle mogelijke gevolgens van dien.

HAM International Jumbo III

Was een paar jaar op zoek naar een HAM International Jumbo 3 en plots kwam er een te koop om de hoek van mijn adres.
Deze komt uit een collectie waar ik ook de Major M788 vandaan heb en deze Jumbo 3 was niet afgeleefd.
Deze prachtige bak heeft 227 kanalen (heeft ook a-kanalen) AM/FM/LSB/USB en CW en kan worden gevoed met 220 volt en 13,8 volt.
Bediening is erg prettig te noemen en met de dubbele meters is het een feest om er mee te spelen.

Opstelling in de shack.

In het begin wat kleine probleempjes gehad : 0,5 watt stand was 80 mW , S-meter aanwijzing was niet helemaal jofel en de rogerbeep deed het niet.
Toen ik de Jumbo 3 openmaakte zag ik meteen wat er was met betrekking tot de rogerbeep : de blauwe opsteekprint was eruit.

Binnen de Jumbo 3... Hier is de opsteekprint gesoldeerd en de rogerbeep deed het weer ! Close-up van het mainboard.

Op Facebook zit ik in de HAM International groep en daar leerde ik Stephane Cresp kennen die HAM International specialist is en die ook de reservedelen van de rogerbeep heeft.
Steph heeft ook de vervanger van de PLL02A en VCO's in zijn bezit.Na reparatie kreeg ik de Jumbo 3 weer werkend als nieuw want je HAM International is in goede handen bij Stephane.

Schema HAM International Jumbo 3/Concorde 3/Multimode 3 1200 dpi scan : PTMB133A4X

HAM International LA120 & LA60 versterkers

HAM International heeft een 2 tal mooie versterkers op de markt verkocht en dat zijn de modellen LA60 en LA120 .
De LA60 is gespecificeerd voor 50 watt AM en 60-120 watt op SSB , De LA120 geeft 100 watt AM en 120-200 watt op SSB .
Dit allemaal met een input van 4 watt AM en 5-15 watt SSB. De versterkers hebben elk 2 versies , een oude en een nieuwe versie.De foto's die hier te zien zijn , zijn versterkers van de 2e versie.
De 1e versie heeft 3 verschillende kleuren leds bij de vermogensselectie low,mid en high , de 2e versie heeft alleen groene of alleen rode leds bij alle drie de vermogensstanden.

HAM International Multimode III

De HAM International Multimode 3 vind ik een van de mooiste bakken ooit gemaakt en na jaren van zoeken eentje kunnen bemachtigen met doos,originele mike,garantiebewijs en voedingssnoer.
De Multimode 3 heeft 200 kanalen FM/AM/USB en LSB , dus geen extra alphakanalen zoals bij de Concorde 3 en de Jumbo 3.
Deze bak heeft hetzelfde multipurpose mainboard als de Concorde 3 en de Jumbo 3 : PTMB133A4X.
Gewoon als fabrikant wat minder of meer componenten op monteren en je hebt de bak die je wilt hebben bij wijze van spreken als het board voorbereid is.
Het is een van mijn favo-bakken om te gebruiken.
Daarnaast wil ik nog een mint HAM International Concorde 3 dus wanted HAM International Concorde 3 if you know something !

Midland 7001 MK III

Deze oude jeugdliefde heb ik ook vroeger gehad en die kostte in die tijd ook erg duur : FL 995,- ,dan heb ik het over de Midland 7001 (MK III, 400 kanalen , 26-28 Mc , AM/FM/SSB uitvoering).
De Midland 7001 MK I is een 40 kanalen AM/SSB bak en de Midland 7001 MK II is een 120 kanalen AM/FM/SSB uitvoering.
Dit is een van de fijnste SSB bakken die ik ooit heb gehad en in die tijd ook best wat dx mee kunnen werken maar toen zaten we ook op of net na de piek van zonnecyclus 21.
Kwaliteit van Midland was in die tijd bovengemiddeld te noemen ten op zichte van andere Cybernetbakken en dat kon je gelijk zien aan het voorfront dat afweek van andere Cybernet-bakken.
Ook de bevestiging van de ophangbeugel was veel solider en mooier afgewerkt.
De groene freqeuntie-aanduiding is ook rustgevend in je ogen,het is trouwens geen echte freqeuntiecounter. Het is gewoon een "kanalenschakelaar" maar dan wordt de freqeuntie aangegeven.
Ook de banden zijn afwijkend te noemen , normaal krijg je banden van elk 40 kanalen (met eventuele alpha-kanalen middels een +10 Kc schakelaar) maar bij de Midland 7001 (ook de 6001 MK III) heb je 4 banden met elk 50 kanalen.
Door deze bak leerde ik de kanalen uit mijn hoofd kennen.Toen ik deze bak nieuw kocht(CB-shop,Schiedam) zat er nog standaard een gesealde freqeuntie/kanalenkaart bij.

Midland 7001 MK II

De Midland 7001 MK II is het midden-productiemodel van de 7001 serie en heeft 120 kanalen AM/FM/SSB.De Midland 7001 MK I is een 40 kanalen AM/SSB bak en de Midland 7001 MK III is een 400 kanalen AM/FM/SSB uitvoering.
Het binnenwerk (PCB PTMB059COX) is ook gebruikt bij HAM International en andere fabrikanten (Cybernet) en men heeft toen een AWI (AntennaWarningIndicator) bijgevoegd.De AWI is bedoeld om aan te geven als het SWR niet goed is.
Deze AWI kan je zien bij de eindtrap.(linksboven op de foto waar het binnenste van de Midland 7001 MK II te zien is ) . De AWI komt in de MK III uitvoering niet meer voor.

Productiedatum Mei 1980 <= De Midland 7001 MK III en MK II naast/bij elkaar =>

HAM International Concorde III

De HAM International Concorde 3 is al laatste bijgekomen in mijn collectie,ik had al een Concorde 3 maar die was minder mint dus verder op zoek gegaan naar ene mintstate Concorde III.
Deze bak heeft net zoals de grotere broer HAM International Jumbo ook 227 kanalen AM/FM/USB/LSB en CW .
Bij de aanschaf wel een meevaller gehad,deze had geen service nodig want deze Concorde III was van te voren al bij Simon Tolsma geweest uit het noorden.
De Concorde III heeft dezelfde PCB als de Multimode III,Jumbo III en Major M788 : PTMB133A4X

President Franklin

Deze mooie basisbak komt zeldzaam voor en is de enige basisbak die President heeft uitgebracht in dezelfde layout als HAM International,Marko etc. De Franklin was in het zwart maar ook in het zilver te krijgen.
De zend/ontvanger print die erin ligt is type EPT36001OA en niet van het PTMB label wat we van cybernet gewend zijn.
Freqeuntiebereik is van 26.065 tot 28.315 met daarbij de alfa-kanalen (+10 Kc) wat we ook bij de series 3 van Ham International terugzien.

HAM International Select

De HAM International Select was een van de eerste portable transceivers,zoniet de eerste waar veel kanalen op zitten en daar zaten ook de kelderkanalen bij :totaal 160 kanalen AM/FM.
Daarbij werd er ook een speakermike bijgeleverd met daarbij de feature als de Select op batterijen werkt dat je met de vierkante knop op de mike het kanalen display kon inschakelen.
Dit is om de batterijen wat te sparen en op sommige foto's zie je een elastiek om de speakermike om het display in te schakelen.De vermogensschakelaar 0,5/4 watt is ook bedoeld om te voorkomen dat de batterijen snel leeg zouden zijn.
Behalve op batterijen (10 stuks AA 1,5 volt batterijen) kan de HAM International Select ook op een voeding.Je kan de Select uit de tas halen zodat het nog compacter is.
Op de HAM International Select zit ook een telescoopantenne maar er is ook een SO239 antenneaansluiting om een andere antenne te gebruiken.

Major M788

Deze zeldzame M788 komt ook uit een collectie en die kwam ik toevallig tegen,in doos met nog een originele mike en garantiekaart van HAM International !
De Major M-788 is een bak met 200 kanalen FM/AM/USB en LSB en is een sobere uitvoering van de Multimode 3 ,De Major M-788 is namelijk ook van Ham International,gebaseerd op het chassis PTMB133A4X .
Het mainboard is hetzelfde als een Multimode 3/Concorde3/Jumbo 3 alleen er zijn wat minder componenten gemonteerd.
Deze M788 komt ook uit een collectie en die kwam ik toevallig tegen.

Stryker SR955-HPC v2

De Stryker SR955-HPC is al geruime tijd in de verkoop en moest zeggen dat het uiterlijk mij wel aantrok.
Veel mogelijkheden,bandbreedte kunnen instellen op zenden en ontvangen,echo,noise-reduction,instelbare clarifier,hulpspanning voor de microfoon met een leuk freqeuntiebereik.
Het bereik is van 24.000 tot 30.105 Mc in VFO mode en van 26.615 tot 29.655 Mc in AM/FM/SSB !
Voor de specs kan je genoeg vinden op het web.

Wat me eerst opviel is dat bij het uitpakken wel een fysieke gebruiksaanwijzing bijzit maar staat niet vermeld op de stukslijst.Mocht je die alsnog niet hebben dan kan je die ophalen met de link die hieronder volgt.
De gebruiksaanwijzing/software kan je ophalen bij =>Stryker<= en met de bijgeleverde programmeerkabel kan je de Stryker SR955-HPC wat meer in je eigen smaak inrichten op een makkelijke manier.
De handmike die erbij wordt geleverd ligt goed in de hand en geeft een goede modulatie.

Wat valt er nu op aan zo'n Stryker : de 3 drukknoppen links (func/scan/color) zijn voor mensen met dikke vingers wat moeilijker te bedienen.
Het geheel voelt een beetje plastic fantastic aan maar daar stap je snel overheen als je de bak meer en meer leert kennen met wat er mogelijk is.
De volgorde die je hebt in het menu komt ook niet overeen met de volgorde in de manual dus daar moet je goed opletten,vooral als je gaat instellen.

Wat iets onhandig is dat je met bandwissel eerst een schakelaar moet omzetten en met de kanalenkiezer de band kan kiezen.
Vervolgens moet je de schakelaar terugzetten om een kanaal te kiezen maar je kan ook met de VFO werken wat misschien makkelijker is.

HI-cut (schakelaar) kan een handige functie zijn om de hoge tonen wat meer te dempen.Werkt wel goed en kan het luisteren meer relaxed maken.
Je hebt ook de "RTON" functie in het menu waar je de ontvangstbandbreedte kan instellen van 2.0 tot 4.0 Kc (Ik heb deze op 3.0 staan) .
Hoe smaller je kiest (dus minder hoge tonen) , hoe minder de "Hi-cut" functie van toepassing is.De HI-cut is makkelijk om "lekkende "hoge tonen te dempen.

Van NR (noisereductie) hoef je niet teveel van te verwachten.De ruis wordt verminderd maar de kwaliteit van de audio gaat achteruit (vervormd) omdat het teveel geprocessed is.
Je hebt naast de NR ook een "COMP" functie die je aan en uit kan zetten,dat is een ontvanger noisereductie om storingen uit te filteren.
Deze functie werkt wel redelijk goed,het volume wordt wat harder in het spraakgebied.

Je hebt ook een "ASQ" (automatische sqeulch) en die werkt goed.Deze komt ook open met doorgangen met wat ruis en gaat niet open/dicht met doorgangen die "fors" (harde modulatie) zijn.
Echte harde doorgangen met uitschieters naar overmodulatie kan de ASQ niet verwerken en slaat dan even dicht.

De clarifier is even wennen, de ruwe (COA) is een "eindloze" draaischakelaar die je kan inprogrameren per stap van 100hz,1,5 en 10 Kc .
De fine-tune is wat we gewend zijn , traploos en daar kan je het bereik max instellen op 1,2 Kc, dus een regelbereik van 2,4 Kc.
Wat handig is aan beide clarifiers dat je in het display kan zien hoeveel Kc je verdraaid hebt.

Aandachtspuntje is wel ,stel dat je op een kanaal bezig bent b.v. 27.315 Mc (kanaal 31 ) en je draait aan de ruwe clarifier (COA) zodat je de uitlezing krijgt 27.318 om een voorbeeld te noemen ,dan blijft het in de kanaalprogramering staan
in de Stryker SR955-HPC als je met de kanalenkiezer het kanaal verlaat.
Dus als je naar een ander kanaal gaat en je komt weer terug dan wordt kanaal 31 dus 27.318 ! Dat heb ik eerder bij de SS9900 en andere bakken gezien.
Advies is om dit weer terug te zetten met de ruwe clarifier (COA) naar de originele freqeuntie anders krijg je een foutmelding na het uitlezen met de computer : "run overflow error 6".
De volgende links geven hier een oplossing voor : =>Overflow error 6 op You tube<= en =>Stryker support Overflow error 6<= .
Je kan resetten in noodgevallen (niet uitgeprobeerd) maar ik heb ook de programmering eruit gehaald en opgeslagen zoals ik de Stryker SR955-HPC aantrof.Ik raad je aan om dat zeker te doen als je de Stryker SR955-HPC voor het eerst gaat gebruiken.
Elke andere programering waarvan je zeker weet dat deze niet veranderd is door de COA ,kan gebruikt worden,scheelt weer in het herinstellen van de Stryker SR955-HPC t.o.v. de "eerste" file.
Gewoon dus met de "COA" het kanaal op freqeuntie zodat het overeen komt met de oorspronkelijke programmering van de Stryker SR955-HPC,de bak uitzetten.
Daarna "COA" op 12 uur zetten indien nodig (dat rode streepje op je knop wil je misschien voor de volledigheid goed hebben.) .
De volgende keer dat je de Stryker SR955-HPC aanzet,heb je geen uitleesproblemen middels de datakabel.
Mocht je de blanco file niet hebben dan kan je die vinden via de link waar de support van Stryker de "oplossing" voor het probleem beschrijft.
Wat ook leuk is , ik heb een TYT datakabel met dezelfde mini-usb connector en dat werkt net zo goed.Volgens mij heb ik deze gebruikt op de CRT SS9900.

De klacht die weleens voorkomt bij Stryker maar ook bij KPO en andere plastic fantastic bakken is de kanalenkiezer die overslaat als je te snel draait.
Dit heb ik bij de Stryker SR955-HPC niet kunnen waarnemen,hoe snel ik ook draai.

Wat ook een mooie bijkomstigheid is dat de selectiviteit best goed is . Een station die 400 meter van mij verwijderd zit,zoog niet gelijk de ontvanger leeg waar de scheiding 7 kanalen (70 Kc) was.
De signaalmeter zakte niet en er kwam wat ruis over het te ontvangen signaal.

<=Nightshow !

<= vermogen FM en SSB =>

Mocht ik komende tijd nog meer leuke of minder leuke dingen aantreffen op Stryker SR955-HPC dan vul ik dat zeker aan.

Sommerkamp TS788DXCC "Caffeewarmer ".

Ik had een Sommerkamp TS788DXCC met de Ir Maurer mod via PA1PXL (Bedankt Ton !) kunnen regelen,deze transceiver stond heel lang op mijn verlanglijstje.
Er bestaan 3 versies van deze 788, de laatste 2 versies zijn indentiek op de 100 Kc shift na op de 3e versie.Zelf heb ik de 2e versie in bijna nieuwstaat.
Deze transceiver staat niet echt goed bekend om zijn betrouwbaarheid maar de Ir Maurer mod helpt deze een stuk op weg.
De Sommerkamp TS788 staat berucht om de slechte FM-modulatie en drift,ruis op de TX-SSB,de rest zullen we maar niet benoemen maar de mods van IR Maurer elimineren de voorgaande genoemde gebreken wel.
Er zit zelfs een TXCO ingebakken en je kan zien dat de modificatie een relatief grote printplaat is.
Het leuke van deze set is het vermogen wat deze af kan geven,bij mij gemeten 65 watt maar spec is 100 watt.De eindtrap heeft zo toch weinig te doen.
Ander leuk item is dat er een speaker-mike op zit,je kan op de mike ook de RIT verdraaien en up/down.Je kan zelfs switchen tussen de speaker op de mike of naar de speaker op de set.
Het freqeuntiebereik wat ik heb met de TS788DXCC is van 25 Mc tot 29.999.9 Mc , ruimte zat dus,oorspronkelijk is het bereik tussen 26-30 Mc.
De Ir-maurer mod heeft ook een klein menu waar je de freqeuntie van kan veranderen,FM-zwaai,tuningstep 5 of 10 Kc bij stand 10 Kc en kanaal selectie 40 EU of 80 Duitse kanalen.
Er zit ook een scannerfunctie op , te activeren met de stand CW op de tuningstep knop.Leuk dat het erop zit maar is erg basic.

De Caffeewarmer bij de President gebroeders Hier van een andere hoek

Het IF gedeelte Iets meer close-up Onderkant,hier zie je de Ir. Maurer mod. en de eindtrap.

Voorkant. Onderkantje. Bovenkant. achterkant,er zit daar een potmeter om de swr meting op "set" te zetten.

Typisch verschijnsel bij de TS788 is de sqeulch die een grote hysteresis kan hebben met het euvel dat het volume varieert met het verdraaien van de squelch.
Bij mij werd het luisteren hierdoor niet echt prettig en heeft Gerhard Maurer een mooie oplossing gemaakt in de vorm van een microcontroller zodat er nu een digitale sqeulch in zit.
Bij deze TS788 was het probleem een beetje erger vergeleken met andere TS788's aldus Gerhard en heeft toen deze briljante oplossing bedacht.
De digisqeulch is een groene PCB wat je op de onderstaande foto kan zien.

Nu met digi-sqeulch.

Dirland DSS9000F

Dit is een zeldzame 540 kanalen allmode bak verdeeld over 12 banden met alpha-kanalen.Dit is een van mijn favo bakken.Ranger heeft ook tweelingbroertjes gemaakt : RCI-6900(F) en de RCI-6900-150 .
Het is de opvolger van de =>Dirland DSS9000 <= en het verschil is dat er een echte freqeuntiecounter en alpha-kanalen in de DSS9000F zit.
De eyecatcher is toch wel het voorfront,met een "wooden" look vind ik het wel wat hebben.
De freqeuntiecounter telt echt mee dus niet gefixeerd zoals een Midland 7001.
Het is wel even wennen met de kanalenkiezer en met de kleine drukknopjes als je grote vingers hebt.

Wat ik nog aan de Dirland DSS9000F mis ,was de variable TX-power allmode en daar heb ik een mooi =>documentje<= van gemaakt.
Je hebt weinig plek om de potmeter op het chassis kwijt te kunnen maar dat het is te doen.
De variabele power aan de voorkant brengen en dan een bestaande functie te laten vervallen had niet mijn voorkeur.
De waarden van de potmeters aan de voorkant zijn ook niet geschikt omdat het regelbereik veel te klein wordt.
Na wat experimenteren kwam ik op een waarde van 0-470 Ohm en kon het inbouwen beginnen.
Je hebt aan de achterkant weinig plek om een potmeter te monteren maar het is goed te doen.

De potmeter zit er in !

Deze prachtige bak heb ik ook laten servicen door Simon Tolsma,een bekende en kundige bakkendokter uit het Noorden des lands.
Deze techneut kan je via Facebook vinden.

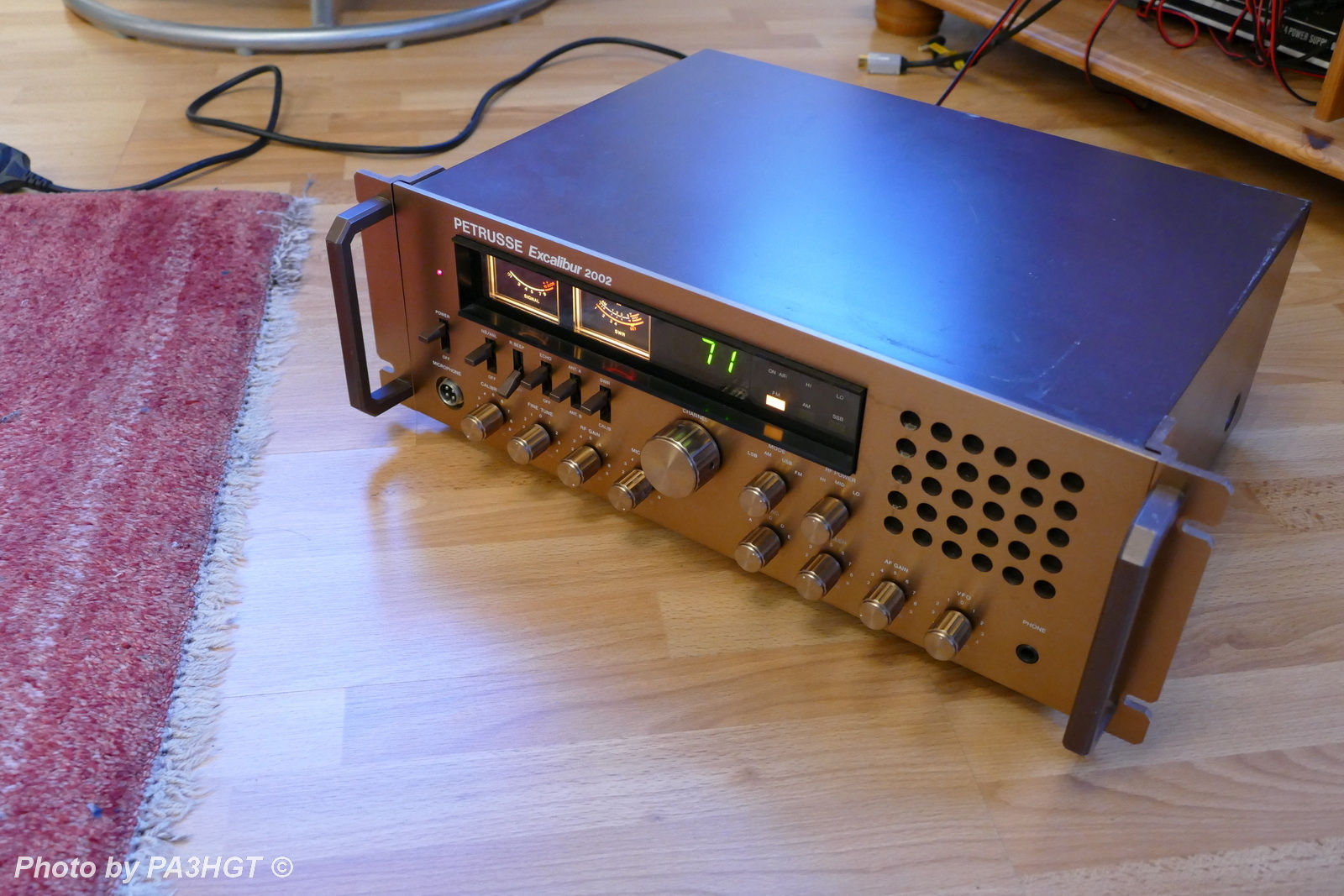

Petrusse Excalibur 2002

Deze zeer zeldzame bak met de champagnekleur heeft 200 kanalen AM/FM/SSB met als pcb PTMB131A4X .
Deze bak geeft geen A-kanalen `maar heeft wel 5 Kc up/down shift met een aparte RX-clarifier.
Leuke van deze bak is dat er een echo-mogelijkheid op zit.Ik kreeg deze binnen met verschillende problemen onder andere dat de ontvangst niet lekker was.
Dit heb ik op laten fixen door Simon Tolsma.
Bij gebrek aan de originele handmike heb ik nu een Turmer Expander 400 op de Petrusse zitten.De Turner Expander 400 kan je onderaan deze page bewonderen.

President Lincoln 2+

Dit is een allmode bakkie die 12,11 en 10 meter (24,715-30,105 Mc) bestrijkt dus je hebt gelijk een zooitje kanalen.Je hebt 4 types President Lincoln en dit is de v4 versie.
Ik heb bij de aanschaf wel een programmeerkabel besteld zodat je wat makkelijker kan instellen,de software kan je bij de => Averawebsite <= ophalen.
De programmeerkabel voor de CRT SS9900 is ook geschikt voor de Lincoln 2+.De software van de Lincoln 2+ is betreft opbouw bijna hetzelfde als van de SS9900 met als belangrijk verschil dat de kanalen/freqeunties
niet te editen zijn wat een probleempje oplevert bij de SS9900,hierna uitgelegd.

Bij de President Lincoln 2+ kwam ik een nadeel tegen wat ik persoonlijk een misser vindt : je kan geen split programmeren in de memorykanalen !
Je moet dus telkens de split apart activeren , let wel op dat je deze eerst van te voren goed instelt.
De split zelf gebruikte ik voor de WRLP-repeater (+90 kc) .
2e nadeel is de volgorde van de banden maar daar valt wel mee te leven, ik heb de banden middels de software "gerenamed".
Ander nadeeltje is de erg trage scanfunctie van de kanalen,een scan van 40 kanalen kan 20 seconden duren.
Bediening is goed en is overzichtelijk.Potmeters voelen wat "plastic fantastic" aan maar dat geldt zeker wel voor de mike en kanalenkiezer.
Kanalen verzetten gaat goed , bij de andere huidige chinese sets zoals de 5000 serie wil dat weleens haperen,wellicht een buffertje wat klein is.
Wat me wel opvalt als je de kanalen afgaat met de kanalenknop en je gaat bijvoorbeeld van kanaal 40 (27,405 Mc) nog een stap naar boven dan kom je op op kanaal 41 (27,415 Mc).
Dat is dus niet zo als je dat doet met de "up"toets die op de mike doet,dan kom je terug op kanaal 1 (26,965 Mc).Als je mobiel zit is dat toch makkelijk om te weten.
Met de kanalenknop krijg je ook de "A"kanalen,die passeer je automatisch en met de up/down toets op de mike sla je deze "A"-kanalen over.Je kan dan met de +10Kc toets er alsnog opkomen.
De kanalenknop heeft dus meer een VFO-functie en de up/down op de mike is op kanalenbanken gericht.
De Lincoln 2+ is niet goedkoop maar ziet er wel leuk uit.Meer economisch is om een 2e hands hf-set zoals een Kenwood TS50 te kopen maar het is wat jezelf wil.

CRT SS9900

Dit is een allmode bakkie die bijna net zo breedbandig is als de President Lincoln 2+ , dit is de v4 SS9900 versie (24.885-30.105). Let erop dat de leverancier dit ook daadwerkelijk aan je verkoopt.
De v4 versie heeft de 12 meter band gelijk zichtbaar als je door de extra banden heen fietst,je krijgt de K en L band bij.Met de vorige versie is dat niet maar kan je wel programmeren maar dan lever je ergens anders in.
De CRT9900 kan veel vermogen leveren,is wel ideaal als je mobiel zit.Let erop dat bij lange doorgangen dat het een en ander niet te heet wordt.
TX-audio met de originele mike is goed en de up en down-toetsen zijn makkelijk bij mobiel gebruik.
Software is wederom te vinden op de =>Averawebsite <= en anders bij de Lincoln is de split wel in te stellen op de geheugenkanalen.

Een nadeel van deze set dat als je niet uitkijkt dat je de freqeunties van de kanalen onbedoeld veranderd.
Bij de Lincoln is dat onmogelijk omdat de kanalen ook echt gefixeerd zijn in de programmeersoftware en bij de SS9900 software niet !
Als je van kanalenaanduiding naar freqeuntieaanduiding gaat en je gaat dan met de freqeuntie varieren dan wordt dat automatisch opgeslagen in de SS9900.
Dus als je dat niet in de gaten hebt dan loopt alles door elkaar.Het verdiend ook de aanbeveling om een programmering te maken waar je altijd op kan terugvallen.
Ook is het verstandig om alleen via de kanalenaanduiding van freqeuntie te veranderen en niet via de counter.Dit geldt ook voor de modellen met v6 erachter.
Ik had vorig jaar ook een SS9900 met hetzelfde geintje en met deze versie is het weer teruggekomen.
Voor de rest heeft kanalenbank L , 23 kanalen gevuld waar 40 plaatsen mogelijk zijn.Waarschijnlijk is dat gedaan om net aan de onderkant van de 12 meter te komen met de SS9900.
Ook bepaalde kanalen worden =>"overgeslagen" <= in de defaultprogrammering zoals 24,895-25,395-25,435 en misschien meer wat ik over de kop heb gezien.
Voor zover dat ik het zag was alleen de K en L bank die toegevoegd zijn wat afwijkend.
Kan wel erbij worden geprogrammeerd maar is een heel werk omdat alles een plek opschuift.
Nou is het zo dat je daar toch nooit bent maar merkwaardig is het wel.
Ander eigenaardigheidje : als je een memorykanaal hebt geprogrammeerd zoals kanaal 11 met een repeateroffset dan zie je dat ook terug in de normale kanalen,als je geen memorykanalen gebruikt.

Larry International 3

De Larry International 3 is in feite een HAM international Jumbo 3 maar dan zonder roggelbeep.
De bak heeft 5x226 kanalen (26,065 tot 28,315 Mc ,AM,FM,USB,LSB en CW, tx-vermogen 13 watt SSB en 6 watt FM) en is aan te sluiten op 220 volt.
De Jumbo 3 heeft als printplaat PTMB133A4X en mijn Larry International 3 heeft PTMB188A4X dus ik verwacht wel dat het een en ander gemoderniseerd is .
De rogerbeep zie je niet zitten bij de Larry , links van de 4 kristallen zitten een paar lege plekken die bij een Jumbo 3 wel gevuld zijn,waarom de rogerbeep niet bij de Larry is gemonteerd weet ik niet.
Ook viel het me op dat de printplaat vermeld in het servicedoc hetzelfde is als de HAM Jumbo 3 ( PTMB133A4X ) dus er zijn op zijn minst 2 verschillende versies.
Deze generatie heeft geen menu dus what you see is what you get ;-) , lekkere soepele kanalenschakelaar en alles laat zich prettig bedienen.

Ranger RCI-2995

De Ranger RCI2995DX die ik heb is het 2e model van de 2995 serie,gekocht in Engeland.
Het eerste model heeft een andere eindtrap en geen grotere fans zoals het 3e model RC2995DXCF die het standaard heeft.
Het 1e model heeft ook een ander display, het cijfer "2" waar de freqeuntie mee begint is kleiner als de rest en dat is vanaf het 2e model anders.
Het 2e model heeft een verbeterde eindtrap maar mist de grotere ventilatoren op de eindtrap.Op het 2e model kan je wel de deze ventilatoren op een frame bestellen en erop zetten zonder hardware-mods.
Het 3e model met als aanduiding RCI2995DXCF heeft weer een ander display en is reversed in kleur,ook erg mooi om te zien !Voor de rest zijn ze hardwarematig indentiek aan elkaar met daarbij een koeling die nu standaard erop zit.
Het 4e model met als aanduiding RCI2995DXCF heeft een blauwe kanalen/freqeuntieaanduiding en rode/goene aanduidingen van diverse functies etc.
Er zit in deze mooie transceiver geen menu so what you see is what you get.
Wat mis ik aan deze transceiver ? De antennewarning want er zit toch een beste eindtrap in die ook stuk kan gaan bij een misaanpassing.

Het freqeuntiebereik begint ergens onderin de 24 Mc en loopt over de 30 Mc heen,power genoeg ruim 100 watt op alle modes.
Het is een erg leuk apparaat en je kan merken dat het een modern ding is, split zit erop , de frequntie laat zich erg lekker wijzigen en smoelt ook erg leuk.

Mocht je deze transceiver aanschaffen via Ebay of iets dergelijks in de USA , hou er rekening mee dat deze alleen voor 110 volt VAC zijn.
Als je een variac hebt , dan is dat niet erg maar anders is het aanpassen naar 220 volt wel handig om "eenmalig kortstondig" gebruik te voorkomen .
Deze 220 trafo's zijn optioneel dus extra kosten.
Let er ook op of deze al in de export versie geleverd wordt,de exportplug zit meestal in de doos om erin geplugt te worden maar vraag hiernaar.
Losse export keys zijn weleens op Ebay te krijgen.Gezien het feit dat als je besteld in USA dat over het totaal bedrag (dus ook de portokosten) de BTW erbij komt.

Hier wat foto's van verschillende zijden.
Zo kocht ik de Ranger RCI2995DX met wat documentatie erbij. Inside photo's !

Ranger RCI-2995DXCF

Dit 4e model heeft een mooi display in verschillende kleuren en heeft een veel meer aangenamere aanblik als de vorige versies die monotoon waren.

<=Lekker frequntiebereik ! =>

Dit model heeft ook de koeling standaard bij de eindtrap zitten.De koeling bestaat uit 2 ventilatoren die achterop de Ranger RCI-2995DXCF zijn gemonteerd.
De voeding van de 2 ventilatoren geschiedt met tulp (RCA)-aansluitingen en deze ventilatoren hebben een constante voeding dus geen temperatuurschakeling.
De koeling hoor je zwak op de achtergrond en met lage vermogens kan je deze gewoon uitpluggen middels de RCA plug uittrekken.
Het geheel laat zich wederom smooth bedienen. Wat me ook opvalt is dat het spuitwerk wat robuuster en mooier is uitgevoerd.
De bijgeleverde mike is ietwat "plastic fanastic" en dat geldt helemaal voor de up/down toetsen die erop zitten.

Ik had ook gezocht naar een manual voor de RCI-2995DXCF maar ik kon er geen vinden,wel van de oudere types.Het verschil van bediening zal niets uitmaken tussen de RCI2995DXCF en oudere types.
De manual van de RCI-2995DXCF heb ik nu gescand en deze is hier te =>downloaden<= . Wat wel is dat printplaat oftewel het PCB een iets andere versienummer heeft dus wellicht zijn er wat wijzigingen doorgevoerd.
De modulatie op FM klinkt "hoog" , wat een hele verbetering was een Turner JM+3 maar je zou ook een Turner +3(B) kunnen gebruiken of liever een Turner Expander 500 vanwege de toonregeling die erop zit.
Vermogen zit er genoeg in , ruim 50 watt FM en ruim 150 watt op SSB , gemeten met een N8LP LP100 met een nauwkeurigheid van 3% (NIST) : =>vermogenstest<= .

<= de achterkant waar ook de RCA-voedingaansluiting zit voor de ventilatoren.

Ook in het donker mooi. Of heel de shack in het donker :

President Adams

De President Adams is een erg groot maatje mobiele bak , oorspronkelijk 40 kanalen AM/USB/LSB gemaakt eind jaren '70 .
Onder de verzamelaars erg gewild en de versie die ik heb is met een VFO lopend van 26.200-27.995 Mc.
Met de VFO kan je 100 en 5 Kc stappen doen ongeacht de mode die je gebruikt.
Dit is een modificatie door => Ir. Maurer <= die erg leuk is and nice to have ! Wat ook leuk is dat er een memory-kanaal opzit,die kan middels een power-on functie veranderd kan worden naar een ander kanaal.
Scanfunctie zit er ook op alleen die werkt alleen met de kanaalaanduiding en dat is alleen tussen kanaal 1 tot en met 80 (26,965-27,855 Mc)
Heb zelf een niet-originele mike met up en down met daarnaast een originele President microfoon.

Het binnenwerk van de President Adams. In de rechterbovenhoek zie je dat de kanalenkiezer eruit is en dat er nu een encoder erin zit. VFO en kanalenmode

President Jackson

Ik heb de President Jackson ook in mijn jeugd gehad, kostte toen zo'n FL 750,- bij Piet Bot in Rotterdam.De President Jackson heeft 226 kanalen AM/FM/USB/LSB.
Nadeel van de Jackson was de MRF477 die kwetsbaar is met slecht SWR.Voor de rest was het een topding om mee te werken.
Er is een modificatie om een MRF455 te monteren wat een stuk beter is,Google is je beste vriend om info op te halen.
De Jackson die ik nu heb is de versie "classic" met daar in de MRF455 en 271 kanalen.
Een modificatie om de 6e band in een "oer-Jackson " te maken bestaat ook en heeft ook destijds in het CB-radio maandblad gestaan.
De mogelijkheid om het vermogen te regelen werd veel gemist bij de President Jackson dus werd/wordt er regelmatig aan de achterkant van de Jackson een dergelijke regeling gemaakt.
Ik moet zeggen dat deze bak een van de favorieten was, tezamen met de Midland 7001 (26.000-28.000,200 kanalen FM/AM/USB/LSB) die ik ook heb gehad,ook gehaald bij Piet voor FL 995,-

De President Adams en de Jackson "Classic" De President Jackson en Veep naast elkaar.

President Veep

De president Veep , 40 kanalen 4 watt AM/FM was in 1979 mijn allereerste bak.Van oorsprong was het alleen 40 kanalen AM maar voor de EU-markt kwam er FM bij.
De Veep was in die tijd naast de Samdo 700 een erg populaire bak,lekker klein om te verstoppen als er bezoek kwam.
De Veep heb je in 2 uitvoeringen : de 2 drukknops uitvoering en de 3 drukknops uitvoering,in de laatste uitvoering zit FM erbij gebakken.
Zover dat ik het herinneren kostte dat ding ruim 250 gulden bij de Yankeedump in Den Bosch,zelf had ik de Veep overgenomen van een vriend,compleet met een DV27 op een stalen plaat.
In de tijd dat de MARC (22 kanalen 0,5 watt FM per Maart 1980 ) er nog niet was,was kanaal 30 AM nog een algemeen oproepkanaal.
Ik heb er gelukkig een gevonden in een werkende staat,ziet er redelijk uit want dit is puur jeugdsentiment.
Dit bakkie heb ik ook gebruikt toen ik op 27 mc weer ging beginnen in de auto op in 2019.

Binnenwerk van de President Veep,achter het voorfront kan je de FM-module zien zitten. Met de traditionele lompe originele "coffin" handknijper !

Gezien het feit dat de President Veep ,een van mijn favo bakken is, heb ik deze ook laten servicen door Simon Tolsma waar het ongetwijfeld in goede handen was.

President George

De President George is een multinorm bak en export (26.065-28.755 Mc) is ook mogelijk zodat je lekker veel kanalen hebt.
Je hebt het oudere en het nieuwe model President George en enige verschil wat ik kon vinden is de ASC , auto-sqeulch, deze vind ik erg makkelijk als je mobiel zit.
De ASQ komt namelijk van pas bij verschillende storingsniveaus die je mobioel passeert en dan hoef je de sqeulch niet telkens bij te stellen.
Klein nadeel is dat je telkens bij aanzetten 4 keer de program toets in moet drukken als de George niet onder constante spanning is geweest.
Scannen kan deze ook maar alleen op de memorykanalen en dat vind ik jammer,ik vind het wel handig om over de normale 40 kanalenband.
Wat me ook opvalt dat de George spikes heeft.Spikes zijn zeer kortdurende piekvermogens die zich manifesteren als je de mike inknijpt waarna het vermogen terugkomt waarop jij het hebt ingesteld.
Deze duren erg kort , ong. 0,1 seconde of minder maar kunnen bepaalde beveiligingen activeren zoals max. input of SWR beveiliging.
Dit heb ik geconstateerd met een LP100a vermogensmeter van N8LP.Met de RM-HLA300 heb ik er geen problemen mee gehad.
Vond op internet ook een lijstje met accescodes,voor de schroevendraaier enz. Op internet werd deze doc verkocht door een goudzoeker dus bij => deze <= (dan heb je deze gratis,=> bron <= :

President Lincoln met Chipswitch

De President Lincoln met Chipswitch heb ik even gehad om te kijken of het beviel.De Chipswitch is een chip die extra's geeft aan een standaard 1e generatie Lincoln zoals split,extra breed freqeuntiebereik (24.800-29.900 Mc),geheugenkanalen enz.
Het is meer een leuk ding voor een amateur die op 12 en 10 meter wil werken. Er zit ook een repeatershift op en middels een knoppencombinatie kan je deze activeren.
Dat is onhandig als je mobiel zit om deze functie te activeren.Om de Chipswitch maximaal te gebruiken is een handleiding zeker handig en die kan je => hier <= downloaden .
Er zit op de Lincoln ook een ASQ (automatische sqeulch) maar je kan merken dat het een eerste generatie ASQ is.DeASQ valt toch steeds open bij variatie ruisniveau en dat trekt ie niet altijd.
Ik heb daarnaast een standaard Lincoln gehad en daar had ik het ook , het is dus niet exemplarisch.
Ontvangen doet ie goed maar doet niet onder voor een Lincoln 2+ , de kanalenkiezer voelt wel fijner en meer solide aan als de Lincoln 2+.
De standaardhandmike vind ik een van de fijnste mike's die er zijn,beter als het plastic "el cheapo" ding van de Lincoln 2+.
Mobiel werken gaat wel maar aandacht voor de zichtbaarheid voor het display verdiend aandacht,deze kijkhoek is nogal smal om een duidelijke zichtbaarheid te houden.
Scannen met deze Lincoln gaat lekker snel,veel sneller als de Lincoln 2+ want deze is echt traag.
Beide Lincolns hadden een MRF477 aan boord, de Lincolns met een MRF455 hebben meer mijn voorkeur daar de MRF477 slecht tegen misaanpassing kan en daarbij kostbaaar is.
De MRF455 vind ik zelf wat meer vergevings gezind en meer betrouwbaar.Een modificatie om van MRF477 naar een MRF455 type te gaan bestaat : => link <= .

Lekker laag:24,800 Mc. 29.990 Mc Hier zie je de Chipswitch gemonteerd.

President HR2600 met Chipswitch

De President HR2600 is een voorloper van de Lincoln en is bijna indentiek aan de Lincoln.Het regelbare vermogen zit niet aan de voorkant zoals bij de lincoln en op die plek zit een RF-gain.
Wat ook opvsalt is dat er een drukknop is waar je de zender mee mee inschakelt.(TX) .
Er zit ook wat verschil in de bediening van de Chipswitch t.o.v. de beide modellen zoals de reset procedure.
Inwendig is een 12 meter module ingebouwd die het geheel een breder freqeuntiebereik moet geven.

President Jackson 2 Classic

Opvolger van de President Jackson MK1 familie (de versies zilver,zwart en classic look zilver,in die volgorde uitgebracht) , die opzet is zeker geslaagd.
Dit is de "classic" in export uitvoering , inwendig verschilt er niets maar software matig is er wel wat veranderd bij navraag.
Deze export uitvoering loopt van 26.615 tot 30,105 Mc .Jackson 2 classic laat zich lekker bedienen alleen de => banden <= lopen wat door elkaar.Beetje irritant maar went wel.
Heb voor de verandering ook eens gekeken hoeveel Kc de coarse kan verzetten en dat is een kleine 6 Kc up en down , lekker regelbereik !
Set voelt redelijk solide aan , knoppen geven wat plasticgevoel wat ook een beetje voor de standaardmike opgaat maar ja..ben de oude coffin gewend.
De originele mike heeft up/down en is makkelijk als je aan het rijden bent,de bediening is voor de rest goed.
Rogerbeep zou ik uitgeschakeld houden, dat is een verschrikkelijk ding.ASC oftewel auto-sqeulch werkt leuk !Vooral mobiel werkt het erg goed wat ik erg belangrijk vind.
De combi ASQ en scannen werkt soms niet lekker,de reactietijd dat de ASQ opengaat bij een signaal tijdens het scannen kan weleens traag zijn maar gaat beter als met de President George.
Ik heb dus wisselende scanresultaten met detecteren van audio-signalen.Dit heb ik ook met eerdere president bakken gehad.
Op de Jackson zit geen speciale knop om scannen te activeren,dat doe je middels up of down op de Jackson 2 een paar seconden lang in te drukken.
Het ontvangstaudio is goed te noemen , ook in de auto.De TX modulatie is ook goed,ik krijg goede rapporten hierover.
Vermogen wat ik heb gemeten met LP100a is 10,4 watt FM en 28 watt PEP SSB .

De Limited edition heb ik ook gekocht :

Ik merkte op een gegeven moment dat mijn ontvangst niet goed was,alleen als ik de coarseknop naar rechts draaide was de ontvangst genormaliseerd.
Dat is dus niet de bedoeling want de "coarse" knop moet normaal in het midden staan en is bedoeld om op de "tussenkanalen" te komen als dat nodig is.
Bij opstart van de Jackson 2 zag ik de zogenaamde "T0"aanduiding wat inhoudt dat de RX en TX freqeunties op 0 eindigen zoals 27,120 , 27,310 enz. in plaats dat we 27,125 , 27,315 gewend zijn.
Een exportversie van de President Jackson start op met "T5" als de exportmodificatie is gedaan.
Dit komt als bij aanzetten van de Jackson 2 tegelijk de "up" van de mike wordt ingedrukt en dan veranderd deze modus van "T5" naar "T0".
Als je dit hebt dan kan je gewoon de Jackson 2 uitzetten en bij aanzetten tegelijk de "up" toets van de mike indrukken.

President JFK (1) Classic Chrome

De President JFK (1) is 120 kanalen AM/FM met een vermogen van maximaal 18 watt. De versie die ik heb is een chromen versie die niet makkelijk te vinden is.
De versie die ik heb heeft een "nieuwe" versie PCB oftewel de v2 versie.
Hier zie je nog de oude "President" stijl die ik persoonlijk veel mooier vindt als de tegenwoordige "plastic fantastic" Presidenten.

HAM International Viking 3

De kleinste en de meest simpele telg van de "3"series en laatste generatie van HAM International.
Deze bak heeft 200 kanalen AM/FM , 0,5/4 watt en is ook niet makkelijk te vinden.
Enigzins bijzonder is dat je aan de achterkant het vermogen kan schakelen naar 0,5 en 4 watt.

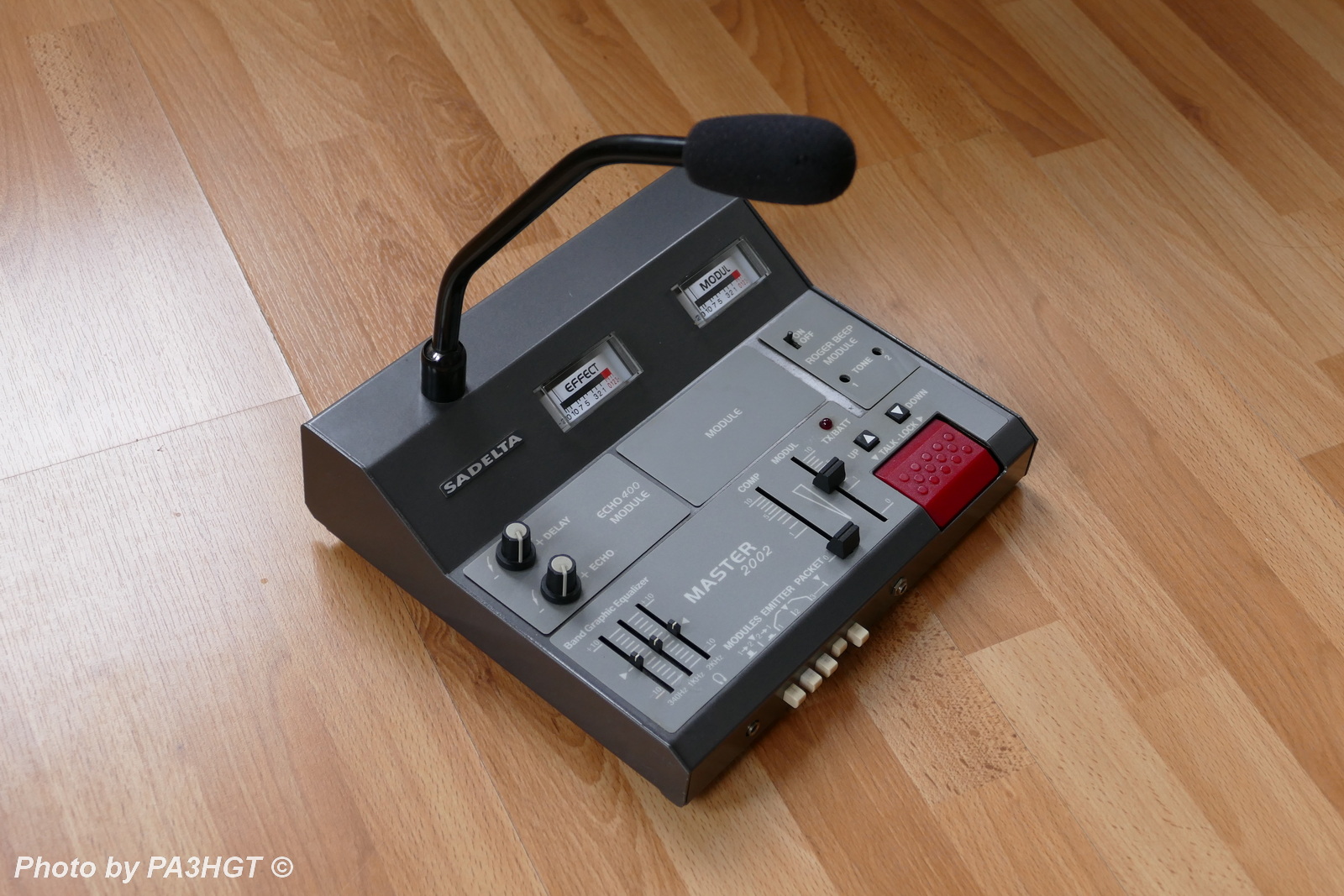

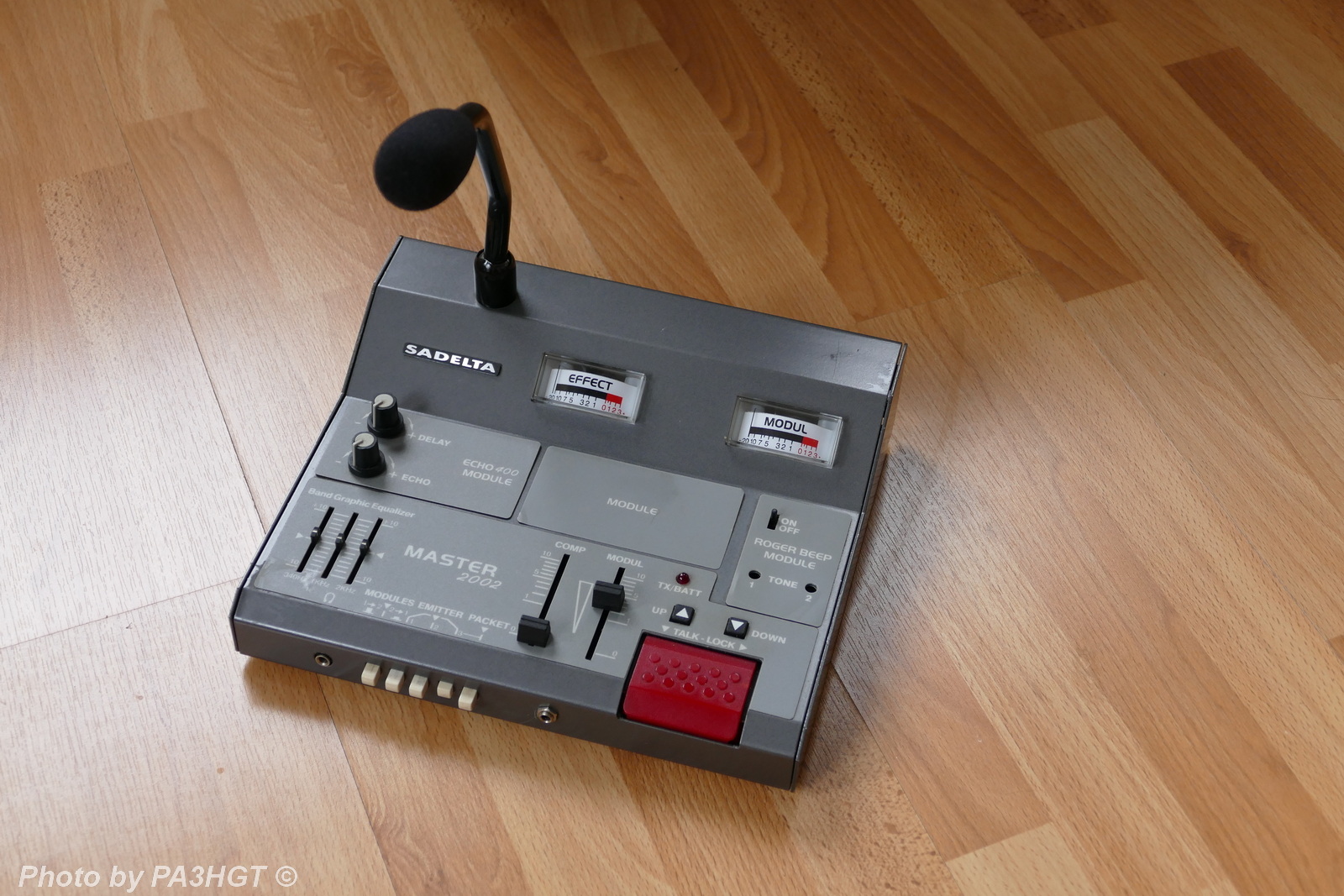

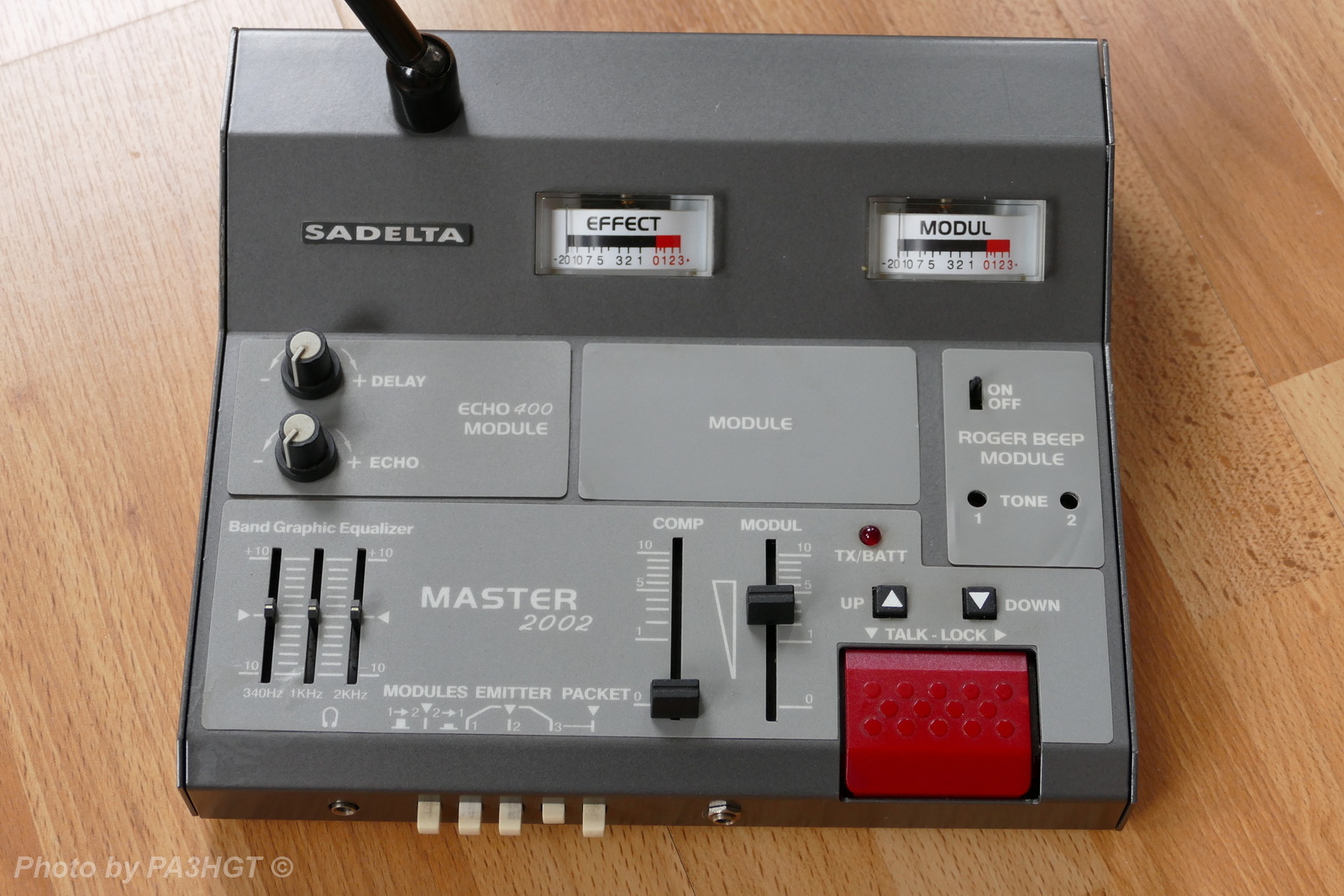

Sadelta Master 2002

Deze zeer zeldzame mike heeft best wat mogelijkheden zoals een variabele echo,EQ om je toon te regelen,instelbare compressor ,output,rogerbeep die instelbaar is,packet in/uitgang,up/down maar je kan ook 3 verschillende zendontvangers op koppelen.
Op deze mike zitten 3 ingangen (RJ45) die je apart kan schakelen.Er past nog een module in en dat is de voicekeyermodule.Ook kan je de modules schakelen om het verwerken van het audio te beinvloeden zie de =>gebruiksaanwijzing<= .
Er kan zelfs een koptelefoon op die ook nog eens in volume regelbaar is en er is een mogelijkheid om een externe voeding op aan te sluiten.
Bij elke uitgang is er een mogelijkheid om de output teregelen naar de zendontvanger die geschakeld is.Zo hoef je bij wisselen van uitgang niet telkens de output op het bedieningspaneel af te stellen.
Van alle Sadelta mike's die ik heb gehad is de PTT schakelaar en het locken daarvan de meest prettige bediening.
