Van Coax naar open lijn.......

Elders op deze site kan je lezen dat ik een antennetuner van Palstar in mijn bezit heb gehad.
Die tuner heeft alleen "symmetrische" aansluitingen voor openlijn,leuk maar dan moet ik ook een antenne ervoor hebben.
Ik had er lang over nagedacht omdat eens te proberen omdat ik alleen coaxgevoed werk maar een frisse wind kan geen kwaad niet waar ?
Mijn zorg was dat ik een antenne in elkaar moest brouwen die een beetje aan te passen is voor de tuner vanwege dat ik weleens QRO werk met mijn Acom 1000.
Ik heb her en der geinformeerd bij amateurs zoals PA1GR,PA0TCD,PA1G, PA0FRI en de rest die ik vergeten ben.
Ik heb gekozen voor het idee van PA0FRI vanwege het feit dat dat de makkelijkste oplossing is om
te beginnen want PA3HGT is ook een lui varken want er hangt al een W3DZZ dus laat lekker hangen.
Zelf vond ik het signaal van Frits altijd lekker hard dus waarom niet : Een W3DZZ met open lijn van 34 meter.
Het eerste deel van de open lijn is zelfgemaakt en die is 24 meter lang met een feeder afstand van 8,5 tot 10 cm.
De dikte van de draad is 4 mm2 en dat is getwist spul.Ik had toch 200 meter op rol en dat moet een keer op,he ?
De afstand tussen de clips heb ik op 30 cm gehouden om het een beetje stabiel te houden.
Wat je kan doen om een begin te maken is de 2 draden met een ring en schroef tegen een paal aanschroeven
zodat de 2 draden op gelijke lengte blijven en dat je een plankje op maar zaagt die de onderlinge lengte van de snelclips bedraagt.
Na de 24 meter zelfgemaakte openvoedingslijn heb ik 10 meter US-wireman eraan geknoopt en die opgerold in de shack achter het gordijn.
Het primaire doel is dat mijn signaal goed blijft op 80 en 40 vanwege dx.
De afstandhouders die ik gebruik zijn van het merk Amevo wat nu is overgegaan naar Ubbink,de naam van die afstandhouders zijn "snelklips".

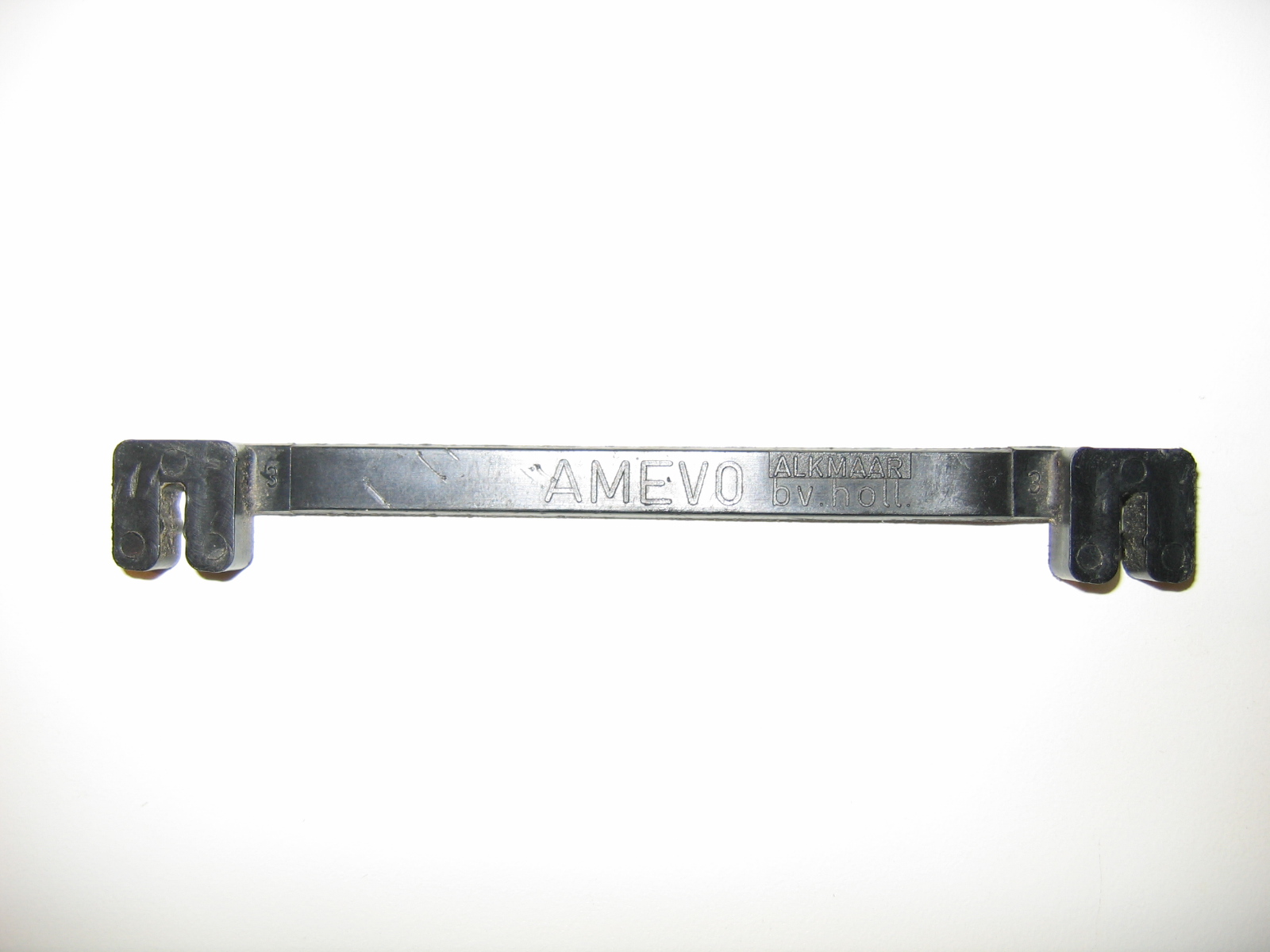

Een afbeelding van de bewuste snelklip,deze uitvoering is 8 cm breed.

Die afstandhouders kon ik niet makkelijk krijgen,ik heb een zooitje kunnen kopen bij de locale tuinboer en
de rest heb ik overgekocht van Hans,PA1HR.
Het inelkaar zetten van die ladderlijn is niet mijn hobby want dat vond ik maar nix.
Bij het maken van de open lijn sneuvelde een aantal van die klips,veel te hard met de hamer erop geramd.
Wel leuk het inelkaar zetten maar dan moet ik het nog kwijt,getver,hoe moet dat nou ?
Hee,wat las ik plots....PA0TCD had het over oprollen van USwireman... dat zou mooi zijn want dan kan ik alvast
wat kwijt.Lekker allemaal maar niet in een doos want daar heb ik geen plek voor.
Ik verzin het wel op het laatste moment.........

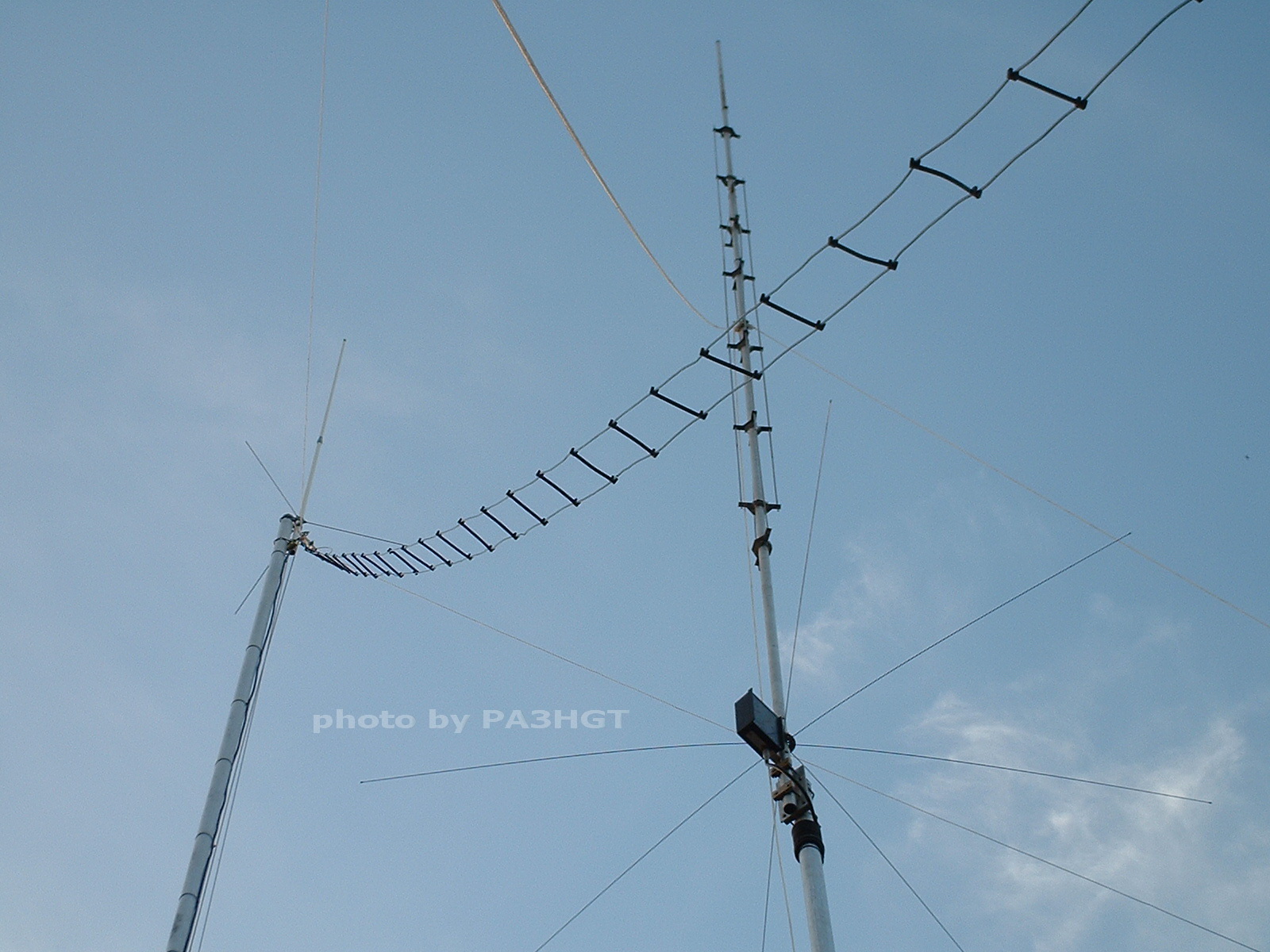

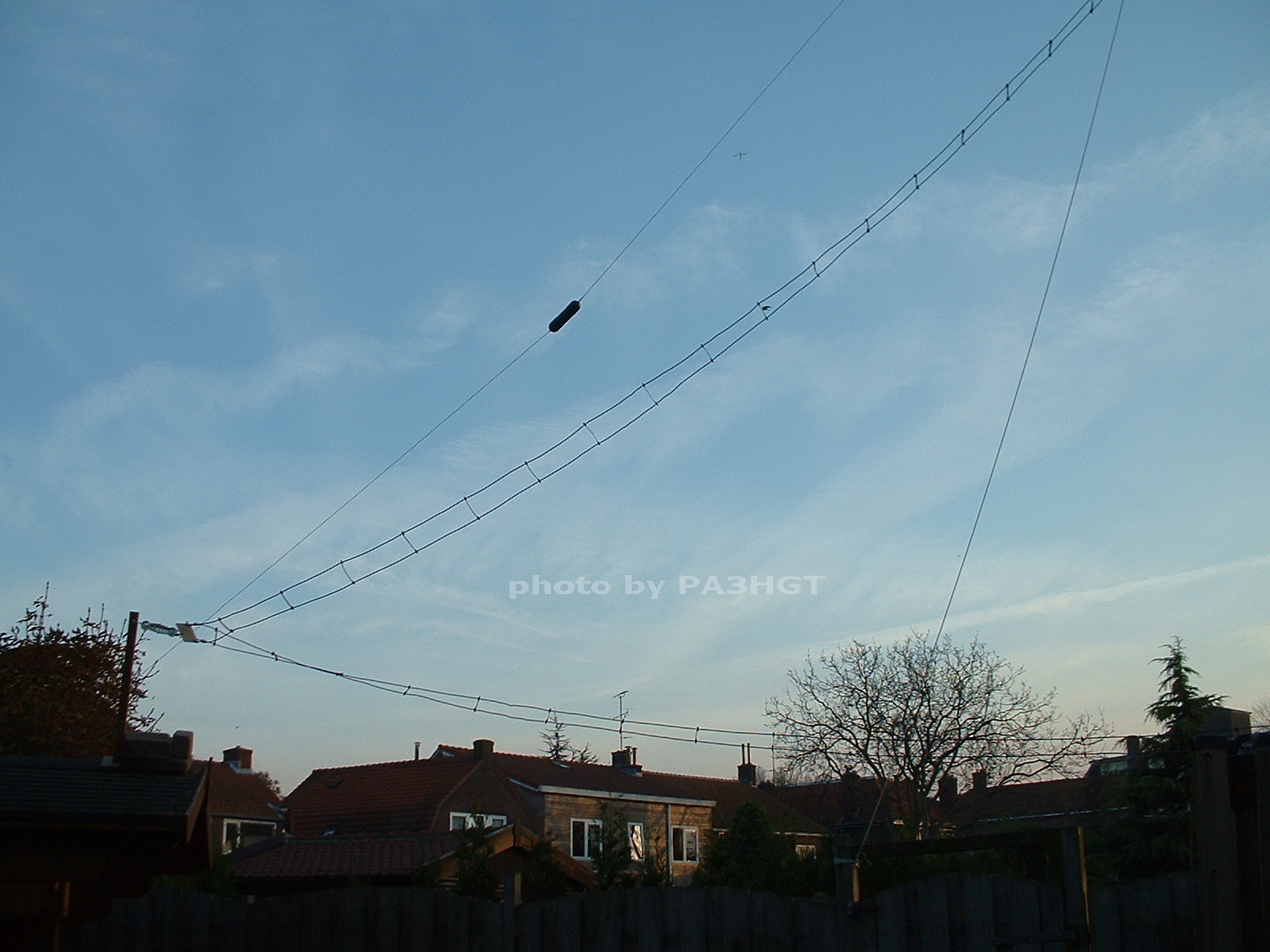

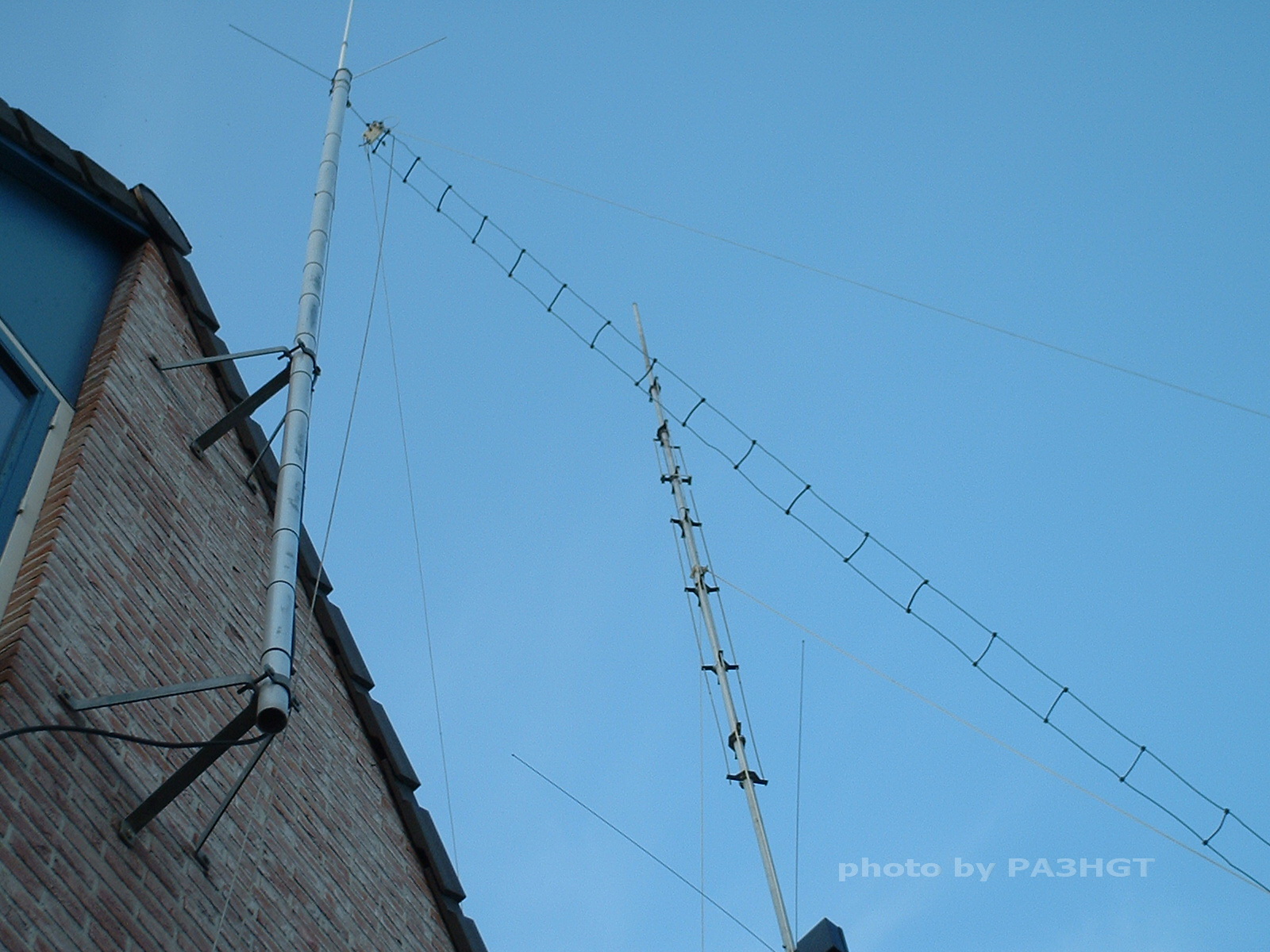

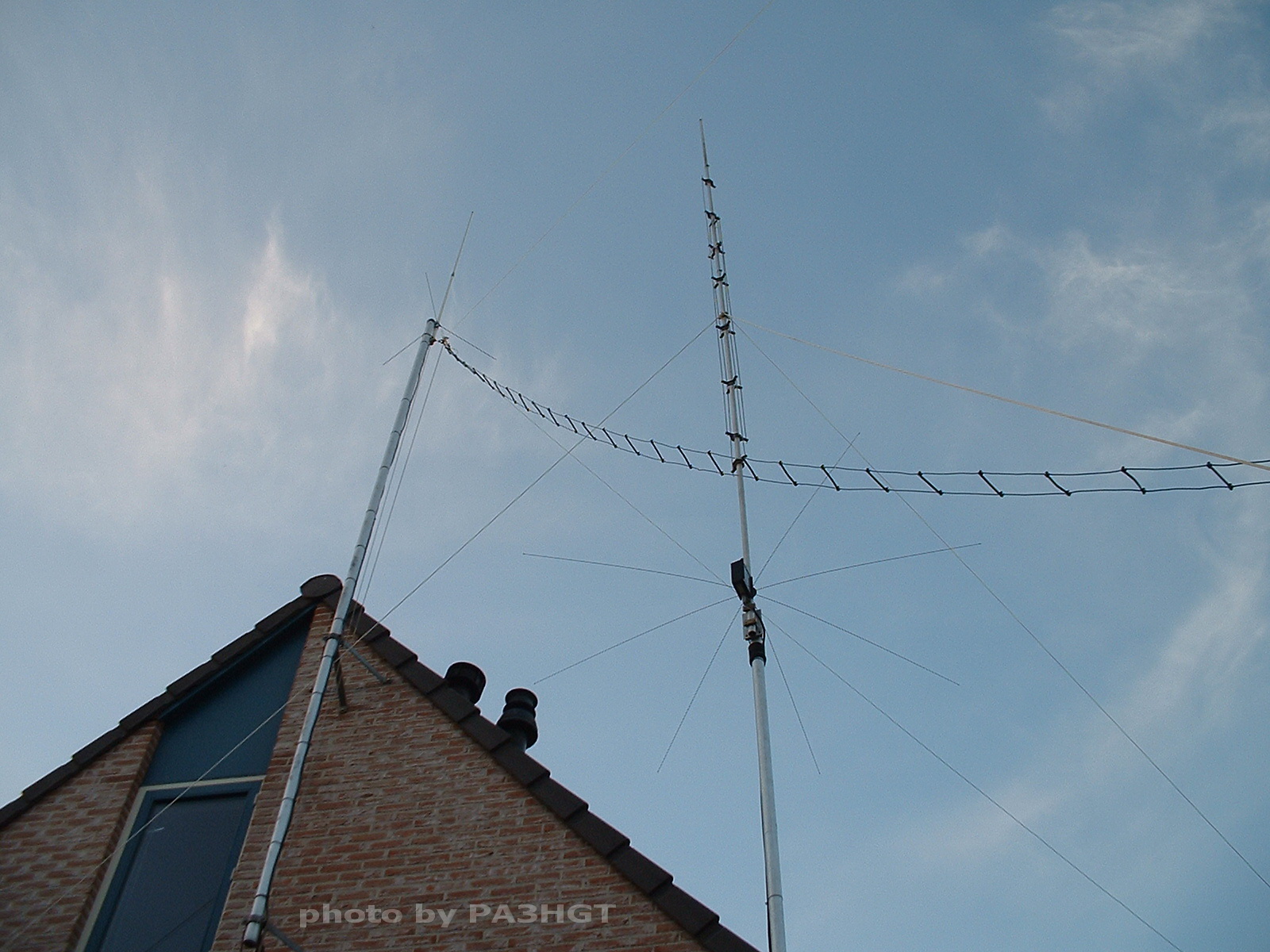

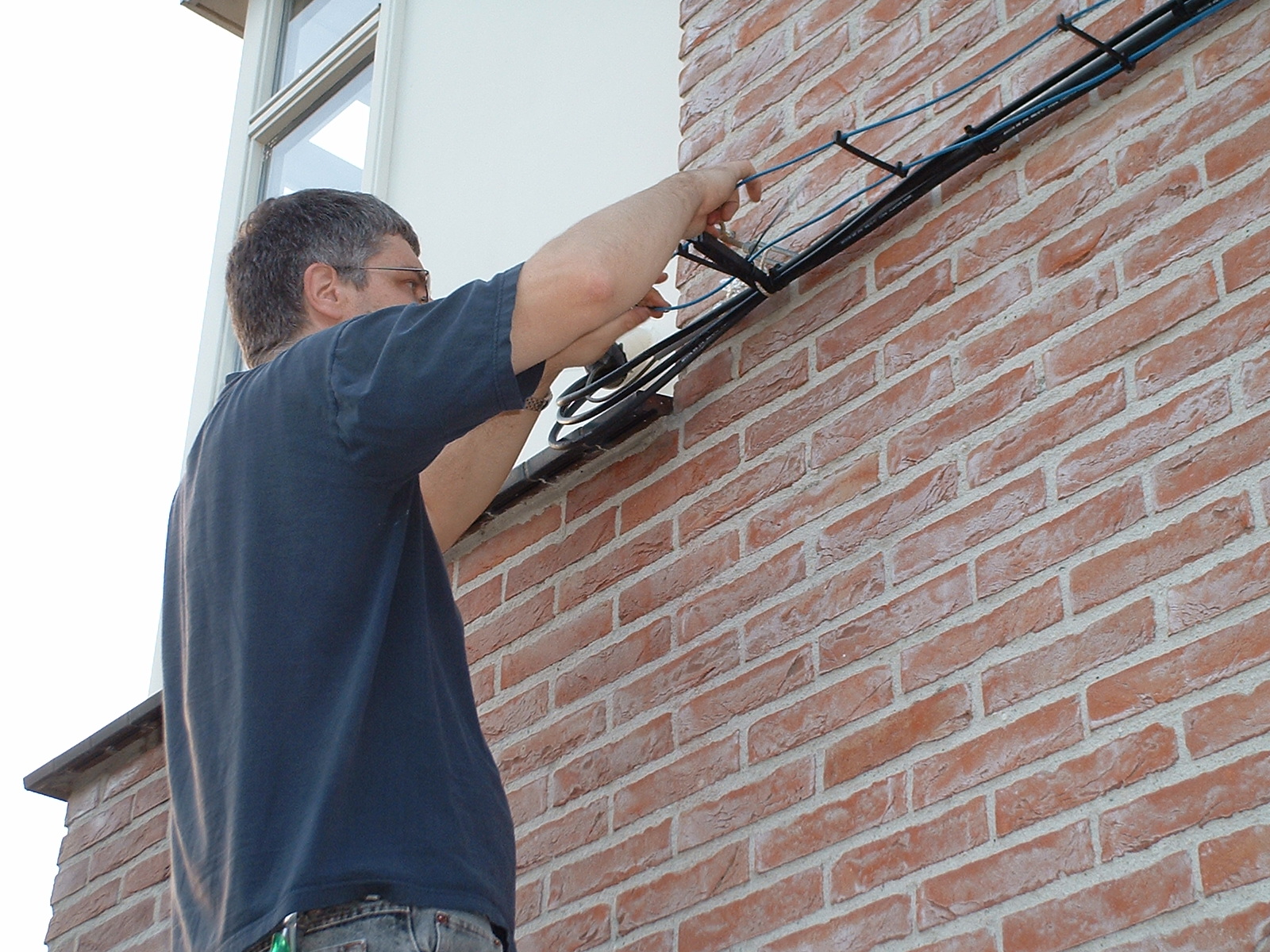

Hieronder heb je een kleine foto-impressie van het openlijnproject.
De meeste foto's zijn gemaakt door PD2RLD die ook ff langskwam of ik het wel goed deed.
Meer info over symmetrisch gevoede antenne's en handige tips kan je vinden op de websites van PA1HR en PA0TCD.
Een antennestroommeter heb ik ook in elkaar gejoekeld en ik heb geconstateerd dat ik een zeer lichte a-symmetrie
heb op 80 en 40,meer info over de antennestroommeter kan je vinden op de websites van PA1G en PA0TCD.
Je kan de call's invoeren bij meneer Google en klario.
Ik heb sinds 6 november de W3DZZ verwijderd vanwege de tegenvallende resultaten op 40 meter.
Dus ik heb daarna 2 keer 17,5 meter opgehangen met daaraan 34 meter openlijn .
De afstemming geschiedde nu volstrekt anders en moeilijker.
Als ik met de W3DZZ werkte hoefde ik alleen de rolspoel te verstellen maar nu moet ik met de
open dipool de high-pass in en uitschakelen.
Op 40 meter heb ik veel betere resultaten geboekt en daarna ben ik overgegaan naar 2 keer 20 meter
en heb de open lijn met 2 meter verkort.
Wat betreft ontvangst is de "openlijn-antenne" een stukje rustiger als de W3DZZ die coax gevoed is.
Zelf heb ik niet echt verschil gemerkt tussen 2 keer 17,5 meter en 2 keer 20 meter.
Dus op dit moment zit ik voor 80 en 40 meter met 2 benen van 20 meter met daaraan 24 meter zelfgemaakte- en
8 meter USwireman,de hoek van de beide benen is wel te klein met zijn 90 graden wat niet erg bevordelijk is
om een fatsoenlijk signaal te produceren.
Het 160 verhaal :
Ik wilde toch eens uitkomen op 160 en ik had begrepen dat het verlengen van de openlijn wel een leuke
oplossing zou kunnen zijn vooral omdat ik nu met 2 keer 20 meter zit.
Ergens had ik nog een zooitje USwireman liggen en die heb ik er ff aangeknoopt om te kijken wat het effect zou zijn.
En ja hoor , ik kreeg een goede aanpassing met de PaLstar BT1500A.
Nou...ff kijken op 80,ff tunen weer maar ik kreeg last van "hete knoppen" dus die lengte openlijn was niet echt
geschikt voor 80,vooral als je QRO zit....dan heb ik gelijk een punk-kapsel maar die wilde tijd heb ik gehad.
Wat is dan de oplossing om op 160 uit te komen en geen verbrande vingertjes te krijgen op 80 ....
Een soort patchpaneltje maken zodat ik snel en zonder troep te maken de openlijn kan verkorten of verlengen naar 32 of 64 meter openlijn.
Een eindschot van Stagogoot en een paar bananenstekkers doen wonderen om een leuk patchpanel te maken.
Om op 160 uit te komen kwam er toch ongeveer 30 meter USwireman bij...en die moet ik ook nog kwijt !
De USwireman die extra komt kijken voor 160 heb ik gestopt in een doos van mijn werkgever waar eens heerlijke
producten hebben ingezeten en kreeg dus nu een nieuwe bestemming.

Daar begint het.... Beetje close-up.............

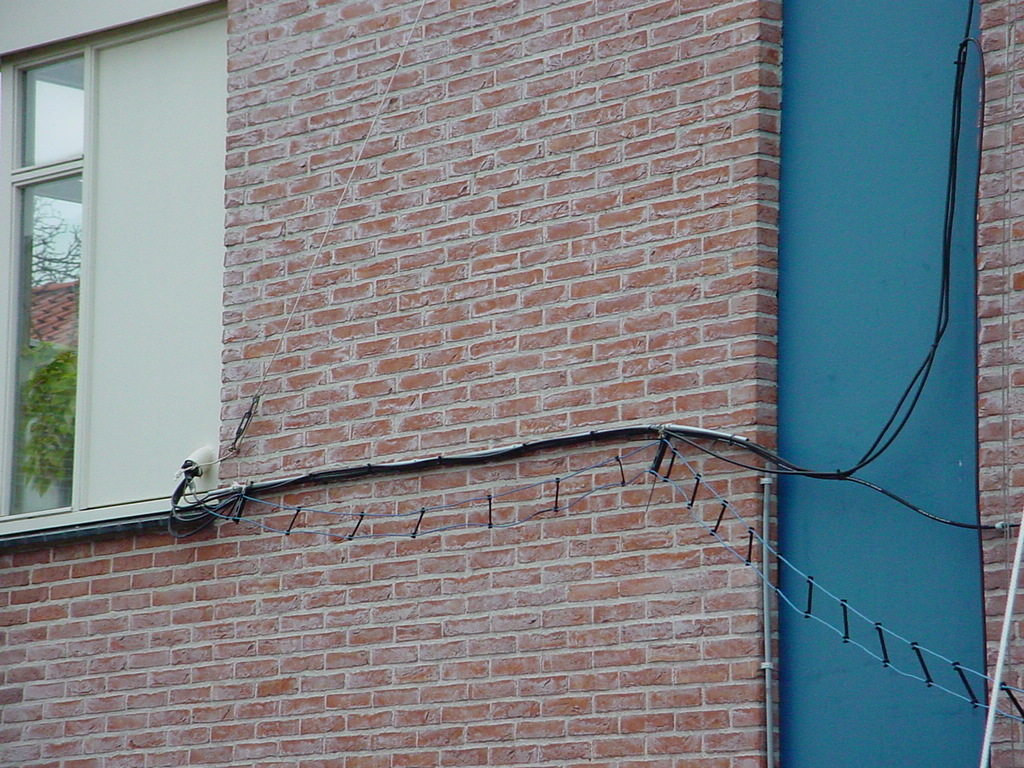

Zo naar mijn schuur.... Voedingspunt van uit een andere hoek.

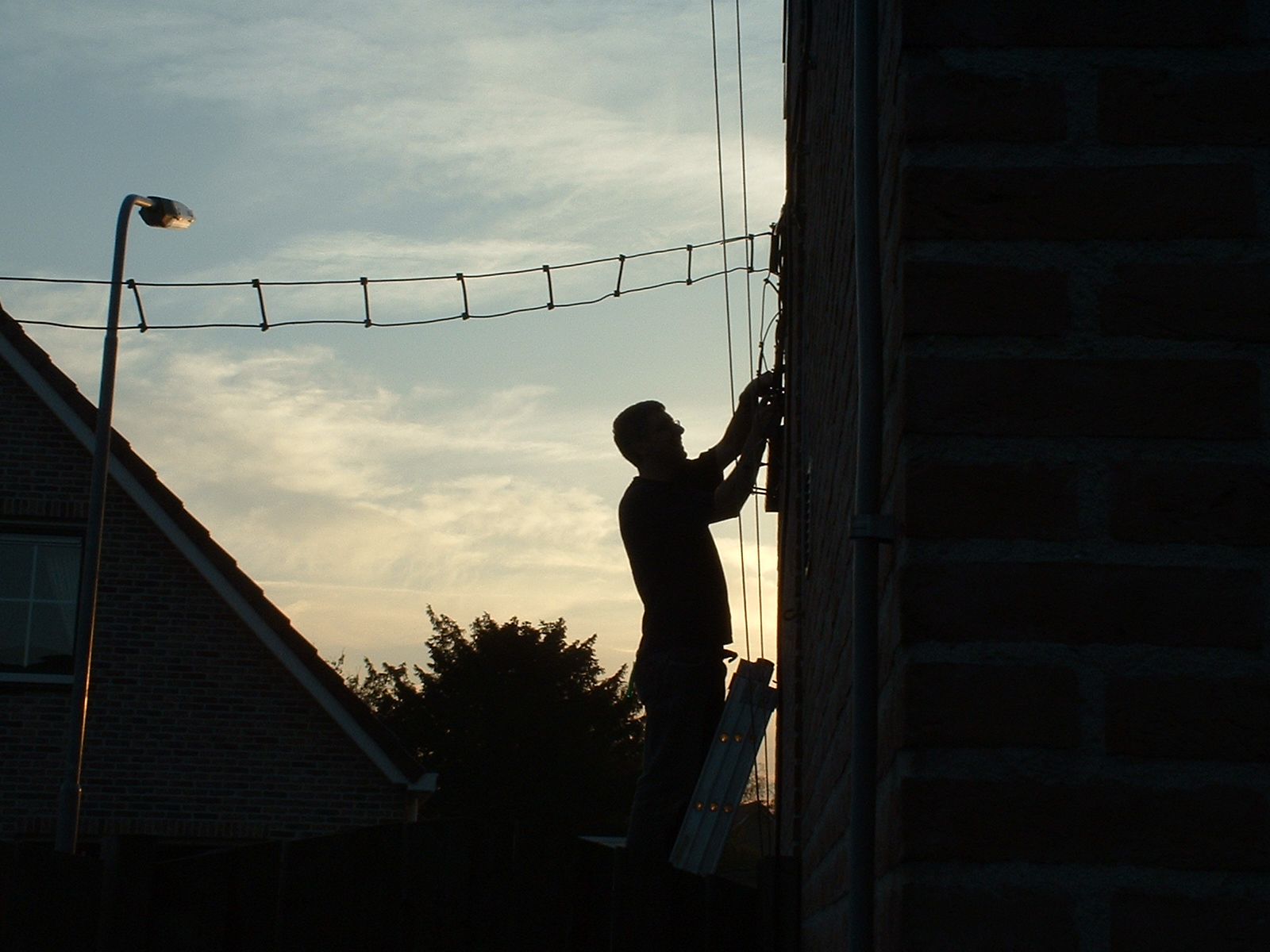

En van de schuur naar mijn shack. ff tobben met de openlijn.

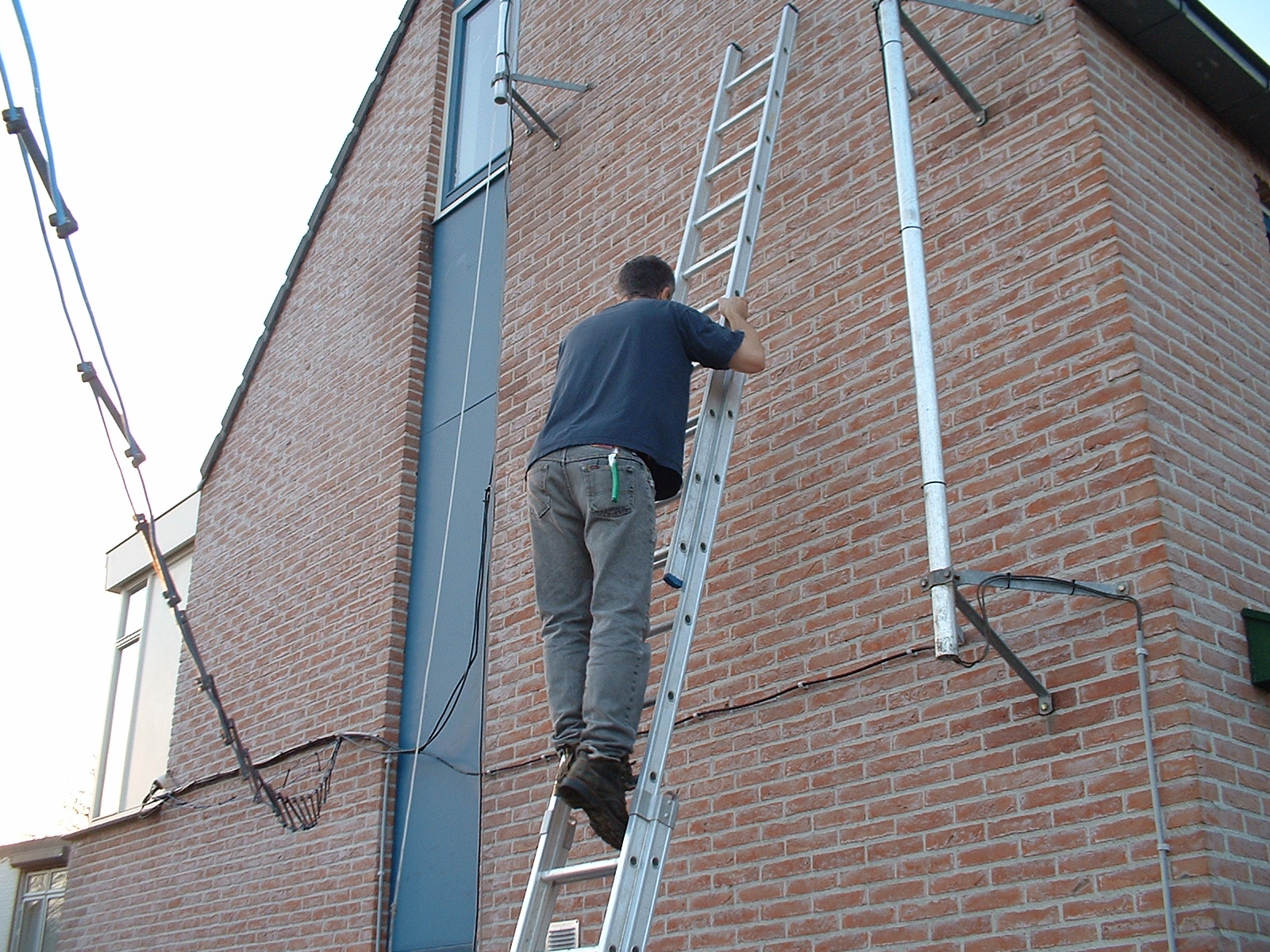

Ow ja,die USwireman moet er nog ingefrot worden. FF de open lijn wat bevestigen.

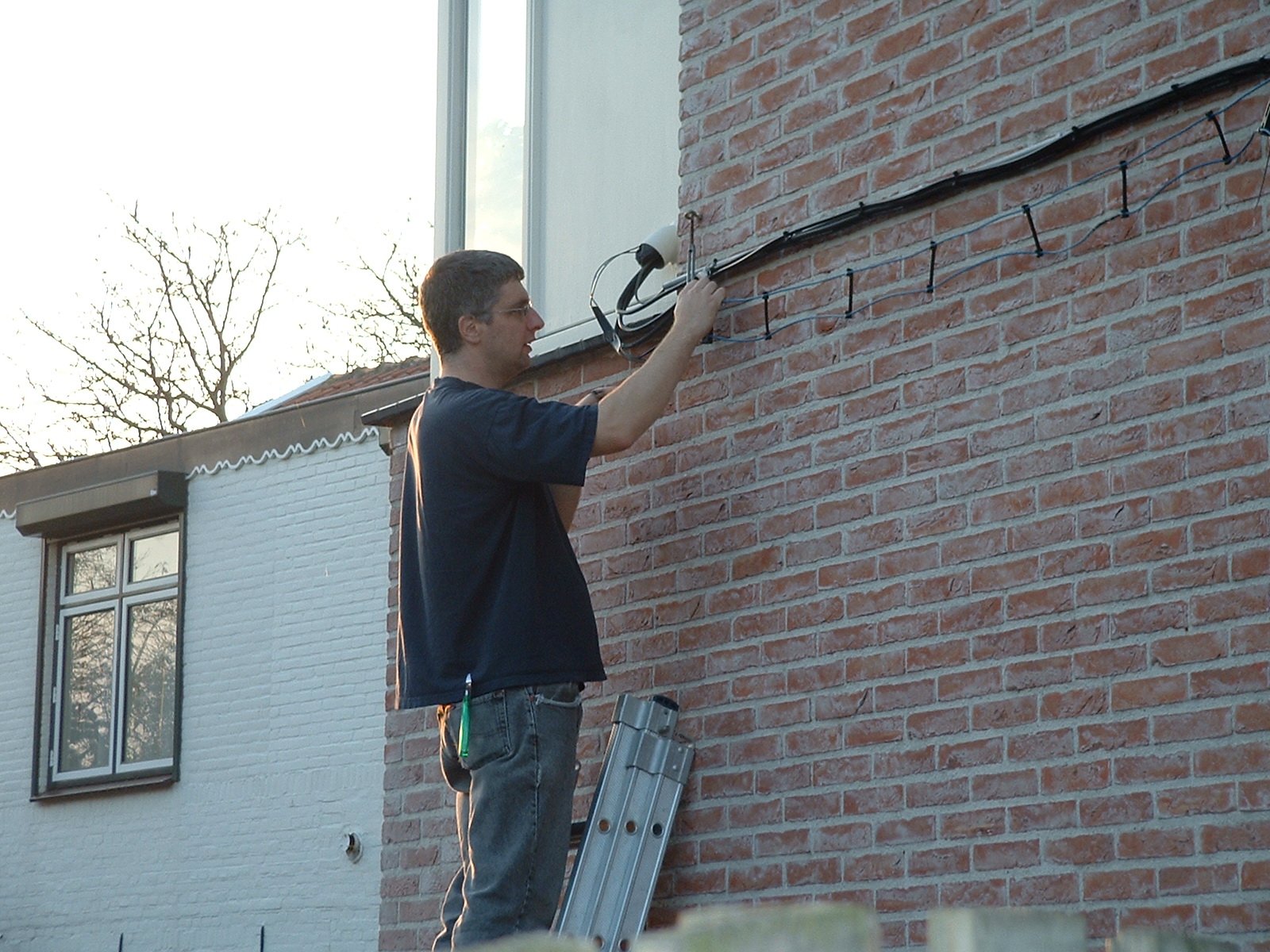

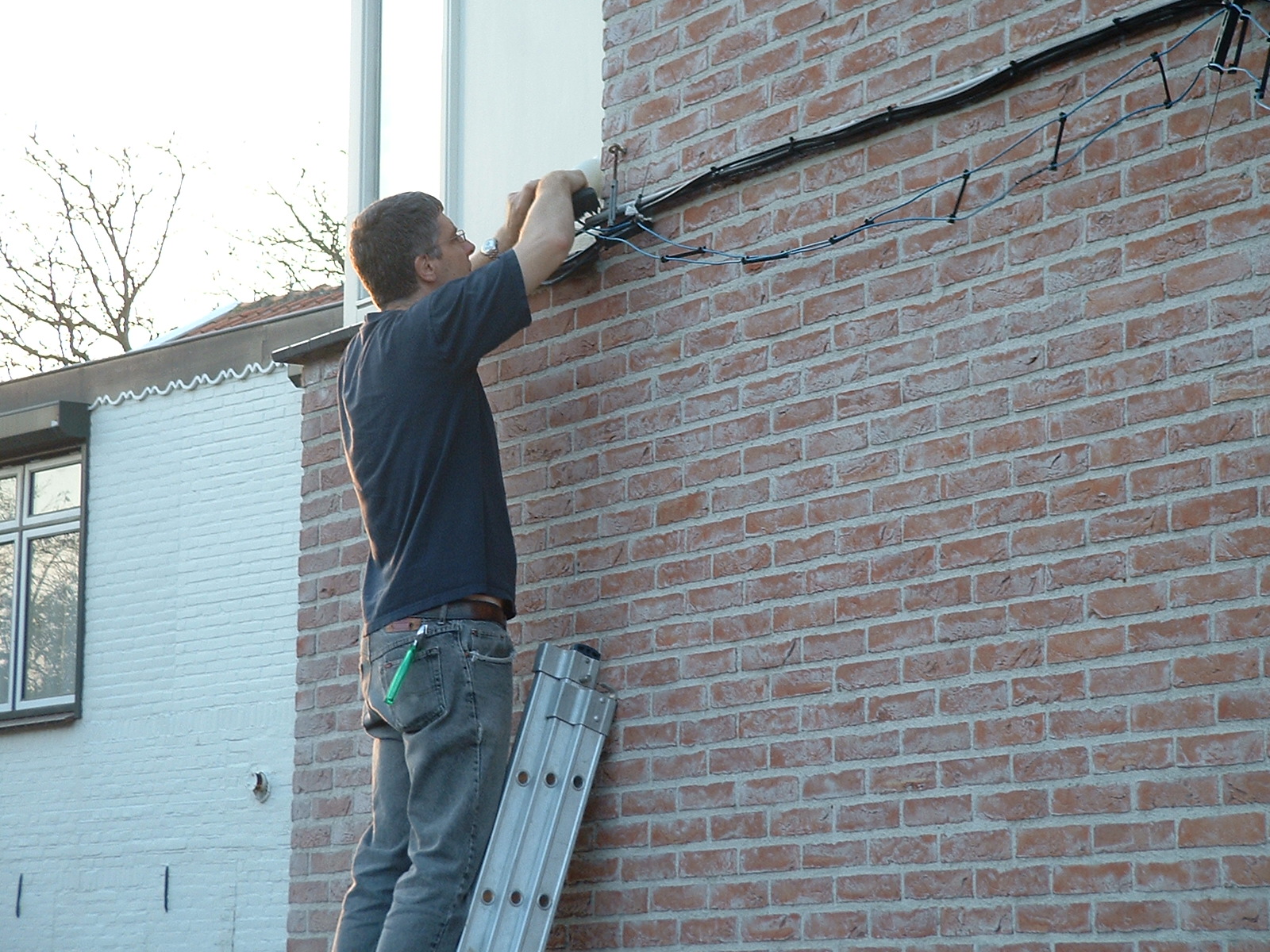

De invoer naar de shack. Het gaat lekker zo.

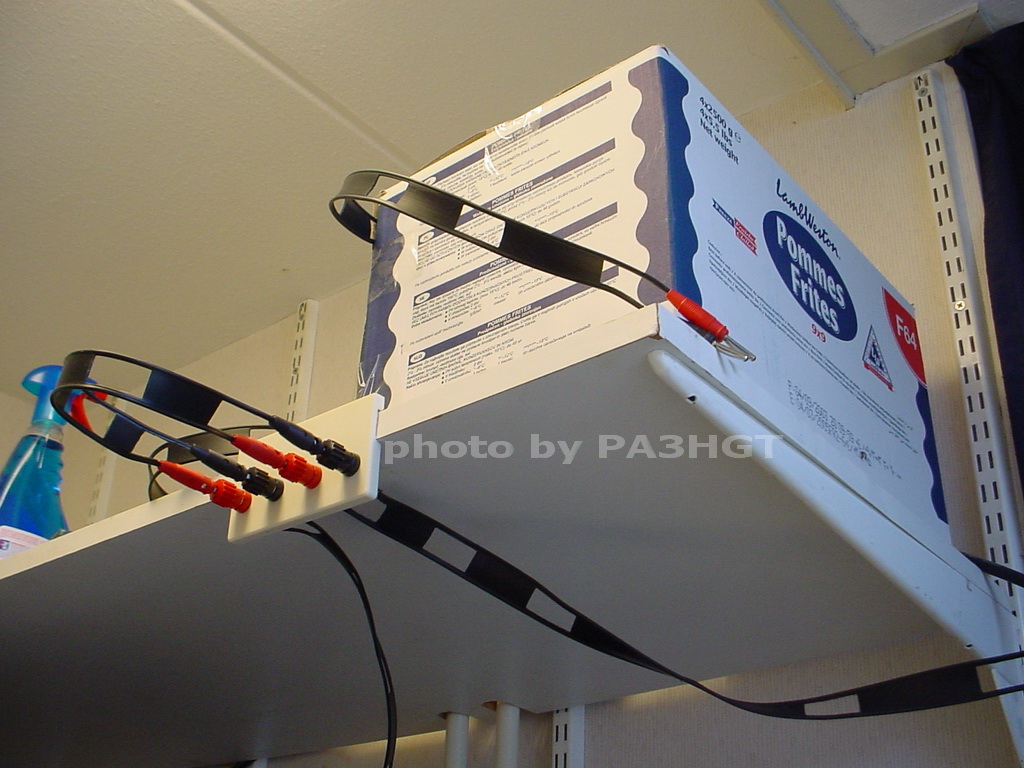

Shit,ik ben wat vergeten.... Patchpanel en de USwireman-doos

Op dit moment heb ik een PA0LL-tuner in de shack staan die een grotere tuningrange bezit als de Palstar BT1500A en
ben van het de verlenging van de US-wireman af.
De frietdoos is met pensioen en nu heb ik meer plek om andere zooi te stallen.
Elders op deze site kan je de LL-tuner bewonderen en op dit moment zit ik met ruim 20 meter openlijn en 2 keer 20 meter dipool.
Ik heb 8 meter van de zelfgemaakte ladderlijn afgeknipt zodat ik nu 16 meter zelfgemaakte ladderlijn heb en de rest (U.S.wireman) hangt lekker binnen.
Omdat ik regelmatig QRO werk is de zelfgemaakte ladderlijn geen overbodige luxe en vooral niet als het regent.
Hiermee kan ik perfect afstemmen op 160,80 en 40 meter.
